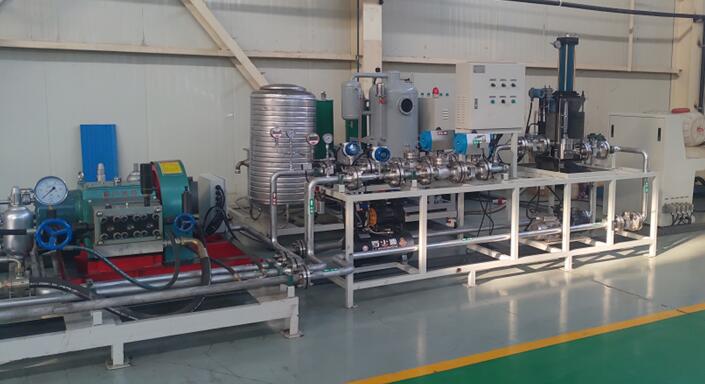

我司与中海油田服务股份有限公司共同研造的智能控水阀机能测试装置用于对AICD控水阀的过流能力进行测试，通过调节入口介质的温度、流量、压力和粘度等参数来丈量控水阀前后压力及压差，从而对其过流能力进行推算
Ｄ芄宦阌退ヒ唤橹驶蚧旌辖橹实牟馐，通过温度节造、流量节造来调节介质粘度。

1、重要技术参数 及技术要求

试验介质：水、油（白油）、空气

试验介质类型：水+空气、水+油

温度节造领域：室温-80℃水路压力：6MPa

水路流量：0-100L/min

油路压力：6MPa

油路流量：0-100L/min

气路压力：6MPa；

气路流量：0-50m?/min

压力测试精度：±0.25% F.S

电源要求：AC380V，50Hz，约 170Kw

2、系统职能及特点

选取变频驱动，共同分流回路，别离用于调节水路和油路的流量；

单一介质（水或者油）试验时，能够直接形成关式循环，介质经泵输出至 AICD后循环回介质箱；

油水混合试验时，单独调整油水的流量并混合后输出至 AICD，进入液体回收罐，通过油水分离处置后油直接回到油箱，水能够选择回水箱，也能够直接进行排放；

试验工装出口设置有取样口，可随时取样进行粘度丈量；

油箱、水箱均配置有加热器和冷却循环装置，能够凭据粘度进行单一介质的温度调节，从而实现混合液的温度调节，即实现对单一介质和混合介质实现温度节造；

所有高压阀门、管件及接头均选取进口 316材质产品，保障耐压等级，整机管路系统选取不锈钢材质，且适合大无数液压介质。

能够通过推算机全自动节造整个试验过程，专用测试软件可实时显示试验压力曲线，保留试验数据并回放，能够自动天生尝试汇报并打印，可与 OFFICE办公软件兼容，可编程试验汇报，让用户凭据自己的出格设计编排。

本机拥有掉电；ぶ澳，停电后系统自动卸压，遏制试验，最大限度保障操作人员和设备的安全。

系统配置有手动卸压阀，在垂危情况必要卸压或者过滤器梗塞无法卸压时能够选取手动阀门卸压。

油箱上装置数显粘度计，凭据油箱的粘度自动调整油温。

流量单元：m?/d，L/min，能够在软件中统一个坐标轴上显示两种单元。

为了削减泵输出颠簸，在水泵和油泵出口装置蓄能器。

尝试各部件集成一个整体，表形整洁美观，并且部门易于拆卸。
