该高压气源系统及流量节造与测试

？槲掣咝６ㄔ斓牟馐陨璞，用于对某钻研机构的新型发起机涡轮进行仿照测试，用于仿照不用温度、压力与流量的气流冲击对涡轮工作的影响
。

系统重要技术指标：

介质：空气；

高压气源存储压力：Max.35MPa；

输出气压领域：0-35MPa；

气体温度：常温~80℃；

输出流量领域：Max.300m?/min（标态流量，手动/自动均可调）；

流量测试领域：幼流量领域：10-80 m?/h（工况流量）、大流量领域90-900 m?/h（工况流量）；

高压储气罐参数：容积0.9 m?，压力35MPa

高压压缩机参数：输出流量 2m?/min（标态流量），输出压力35MPa
。

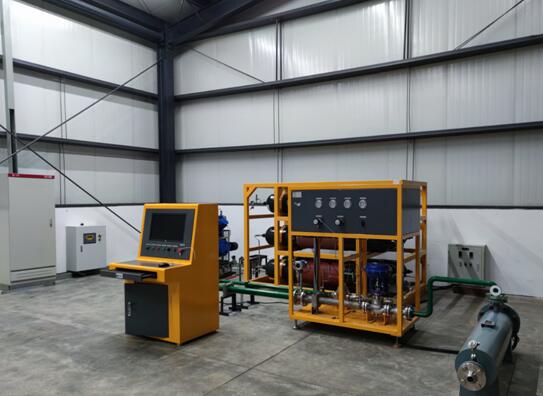

项目参考图片：
