为中航某单元定造的水压试验系统。

该水压试验系统重要用于固体火箭点火室壳体进行水压试验，检测方式兼容自动/手动；可满足容积 80m? 的点火室壳体的水压试验，并覆盖幼于上述尺寸点火室壳体的水压试验。

系统重要技术参数：

1）压力泵：额定流量 ≥4800L/h，额定压力 ≥30MPa；

2）流量调节：流量阀节造，无级调节；

3）压力节造精度：优于 0.3%FS；

4）所有阀门额定压力：≥40MPa；

5）软管额定压力：≥40MPa，长度 10m、两端配快插接头，10 根；

6）钢管额定压力：≥40MPa，长度 25m、两端配快插接头，1 根；

7）抽水快率：≥40m?/h。

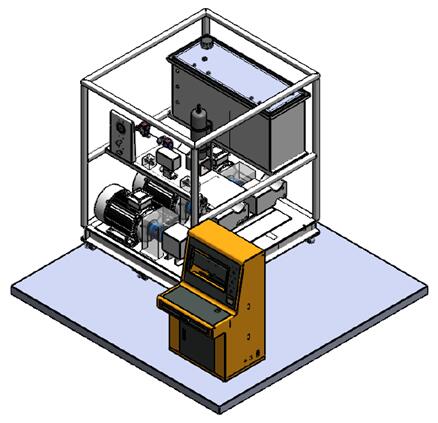

系统参考图片：
