为中国航天科技集团公司某下属单元定造的导管液、气压试验系统
。

该导管液气压试验系统是参考国度尺度定造，可用于导管、蝶形密封环、3 型密封环、K 型密封环等产品进行液压强度试验和气密试验
。

设备由液压增压系统、气压试验系统、试验水槽、防爆装甲室、工作试验台、节造系统、视频监控系统等部门组成
。

设备重要技术参数：

1、液压试验系统

a）试验介质：纯水、35MPa 压缩空气
；

b）试验压力：0～120MPa
；

c）输出压力：0～4MPa 一路（工作压力 0.5～4MPa），0～10MPa 一路（工作压力 4～10MPa），0～35MPa 一路（工作压力 10～35MPa，设置 3 个输出口，可实现该压力领域下 3 根导管同时进行液气压试验），0～120MPa 一路（工作压力 35～120MPa），另设置一路吹扫路，压力 0～1MPa，带 1 把铝合金风枪，螺旋气管 10 米，气源通过厂房高压气源产生
；四路液压中肆意一路能够单独工作，也可四路同时工作
；

d）恒压节造精度：±0.5%FS
；

2、气压试验系统

a）试验介质：35MPa 压缩空气
；

b）试验压力：0～80MPa
；设计装置有增压泵，能将 35MPa 压缩空气安稳增压至 80MPa，增压后的气体压力不变
；

c）输出压力：一路进气口，四路输出口，0～3MPa 一路（工作压力 0.5～3MPa），0～7MPa 一路（工作压力 3～7MPa），0～25MPa 一路（工作压力 7～25MPa），0～80MPa 一路（工作压力 25～80MPa）
；四路中肆意一路能够单独工作，也可四路同时工作
；

d）恒压节造精度：±0.5%FS
；

3、防爆装甲室

防爆装甲室工作室可能接受产品内腔约 20 升、液压（120MPa）气密（80MPa）爆破时所产生的冲击力
。

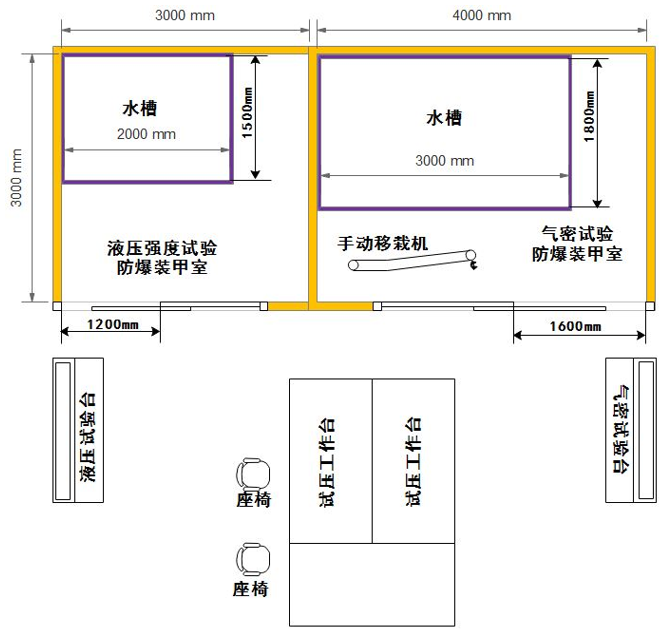

设备参考图片：
