为中核某单元定造的便携式蝶阀试验装置。
该便携式蝶阀试验装置蕴含？榛匝樽爸煤捅阈狡鸪磷爸昧讲棵 ，设计工作接口对象DN800及以下口径蝶阀。
设备重要参数：
1）合用介质：除盐水、纯净水等 ；
2）增压泵：20：1 ；
3）最大测试压力：3MPa ；
4）传感器精度：0.1 级 ；
5）试压领域：
通径 | 公称压力 | 测试压力领域 | 通径 | 公称压力 | 测试压力领域 |
DN 50-80 | ≤2.0 MPa | ≤3.0 MPa | DN 350 | ≤2.0 MPa | ≤3.0 MPa |
DN 100 | ≤2.0 MPa | ≤3.0 MPa | DN 400 | ≤2.0 MPa | ≤3.0 MPa |
DN 125 | ≤2.0 MPa | ≤3.0 MPa | DN 450 | ≤2.0 MPa | ≤3.0 MPa |
DN 150 | ≤2.0 MPa | ≤3.0 MPa | DN 500 | ≤2.0 MPa | ≤3.0 MPa |
DN 200 | ≤2.0 MPa | ≤3.0 MPa | DN 600 | ≤2.0 MPa | ≤3.0 MPa |
DN 250 | ≤2.0 MPa | ≤3.0 MPa | DN 700 | ≤1.6 MPa | ≤2.4 MPa |
DN 300 | ≤2.0 MPa | ≤3.0 MPa | DN 800 | ≤1.6 MPa | ≤2.4 MPa |
6）液压站：电动泵组：4KW ，25MPa ，油箱：80L ，介质：32# 抗磨液压油 ，调压方式：电比例节造 ；
7）自动节造方式：自动填充、升压 ，手动卸压 ；
8）试验装置电源插头只需与拖线盘 25A/380V 插座适配。

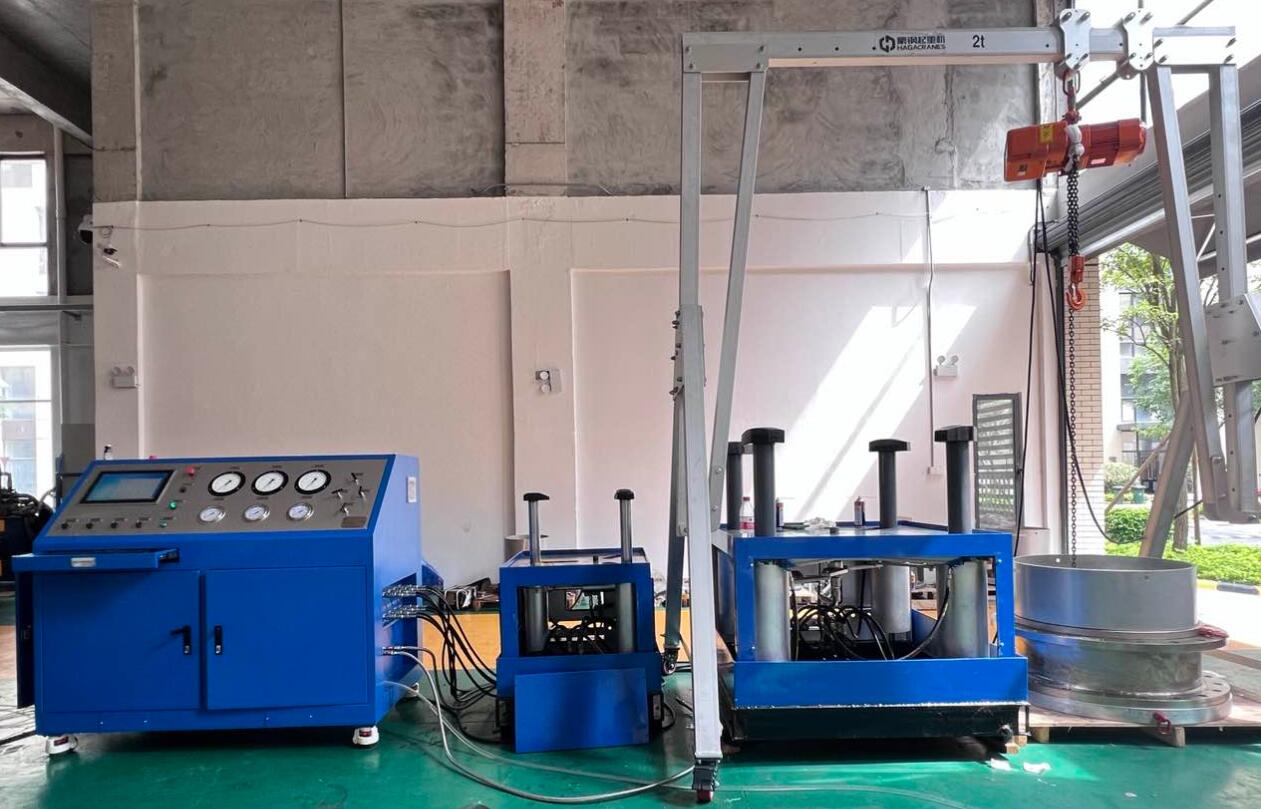

设备参考照片：
