为国表客户定造的高压防喷器液压测试系统。
该高压防喷器液压测试系统由液压动力单元和高压防喷器测试装置组成。
液压动力单元是参照有关流体学尺度 ，选取电动柱塞泵设计研造的一种压力试验设备。本套系统通过压力开关节造柱塞泵高压终场 ，低压启动 ，通过液压调压阀 ，即可实现对输出液压压力的调节；
高压防喷器测试装置选取美国气动气体增压技术 ，参照有关尺度 ，设计研造的一种压力试验设备。整套系统使用压缩空气为动力源 ，以气动泵为压力源 ，气源压力与输出气体压力成正比。通过对驱动气压力的调整 ，能够对输出系统输出压力无级调节。当驱动气压力与输出气体压力平衡时 ，气动泵便终场作为 ，输出压力也不变在预调的压力上。
该设备可用于液压耐压测试和爆破测试 ，如软管 ，防喷器 ，压力容器 ，石油工具、井口装置等。
一、液压动力单元特点：
1）电泵启停由压力开关自动节造 ，配有按钮和批示灯；
2）拥有高压电气；さ缏分澳;；
3）所有管路选取不锈钢资料 ，布局整洁美观；
4）多个部位设有安全安全阀 ，预防超压；
5）设有回油过滤器 ，预防介质颗粒传染；
6）系统配有独立的泄压阀 ，两级压力调节 ，压力调节更正确；
7）蓄能器 ，单独建设隔离阀；
8）系统选取西门子PLC,节造道理先进 ，可能精确节造压力的精度 ，保压成效好 ，实时自动补压。
9）本设备可通过笔记本电脑自动天生压力-功夫曲线 ，可与office办公软件兼容 ，并进行数据存储 ，可衔接打印机随时打印试验汇报；
10）设备拥有自动报警职能 ，当出现故障后 ，相应批示灯亮起；垂危突发情况可手动按下垂危终场按钮来终止整个试验；
二、液压动力单元技术参数：
1）压力领域：最大 5000PSI；
2）输出端：2 个；
3）试验介质：水乙二醇；
4）设备使用方式：适应室内干净工况；
5）设计海拔高度：＜1500m；
6）压缩空气质量要求：过滤精度 0.5μm ，含油量 ≤5ppm ，常压露点 ≤5℃；
7）压缩空气压力及流量要求：0.7MPa～0.8MPa ，0.4Nm?/min；
8）供电要求：400V ，50Hz ，23KW
三、高压防喷器测试装置特点：
1）选取气动液体增压泵 ，增压机能好 ，系统机能不变靠得住；
2）选取压缩空气驱动 ，安全靠得住；
3）所有高压阀门、管件及接头保障耐压等级 ，质量靠得住；
4）不锈钢材质管件接头 ，非焊接 ，卡套密封 ，可反复拆装；
5）设计紧凑 ，噪音低 ，操作守护方便；
6）不锈钢操作面板 ，牢固的框架和管路；
四、高压防喷器测试装置技术参数：
1）压力领域：最大 25000PSI；
2）输出端：1 个；
3）试验介质：净水；
4）设计海拔高度：＜1500m；
5）相对湿度：不高于 90%；
6）介质温度：常温；
7）驱动空气压力：0.7MPa～0.8MPa；
8）驱动空气流量：1.6Nm?/min（最大耗气量）；
9）驱动空气质量要求：常压露点3℃ ，含油量（PPM）：≤5.0,过滤精度15μ；

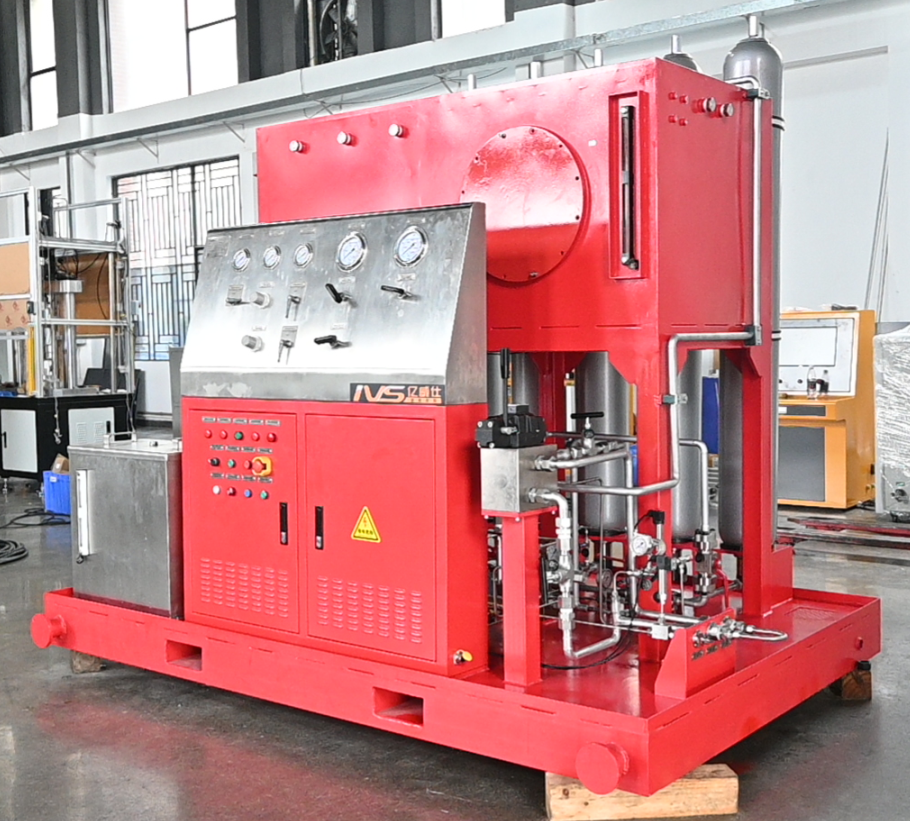

设备参考图片：
