为六盘山尝试室定造的氢气阀门测试装置等一批氢气测试设备。

其中，氢气阀门测试装置可用于氢气单向阀、过流阀、调节阀、手动阀、安全阀、截止阀、电磁阀、氢气减压阀等氢气阀门的整机机能测试。

氢气阀门测试系统应由泵阀柜、预冷氢气露出试验台、凹凸温环境箱与节造台等组成，泵阀柜提供测试所需高压气体，凹凸温环境箱与预冷氢气露出试验台提供测试环境与测试工位，节造台通过通讯线远程节造泵阀柜作业。系统建设专业传感器，在测试过程中网络数据传输至节造系统。系统在测试过程中纪录系统内传感器及测试平台配套传感器的数据，并提供必要的安全保障措施，并具备数据纪录、故障诊断、被动安全等职能。

一、设备重要技术参数：

1）工作介质：氮气、氢气；

2）额定工作压力：103MPa（15000Psi）；

3）预增气压力：7～35MPa；

4）高压压力表：0～160MPa、精度 ±1%FS，表径 100mm，不锈钢无油；

5）压力传感器：0～160MPa、精度 ±0.25%FS；

6）防爆等级：Exd II CT4；

7）环境箱技术要求：

温度领域：-50℃～120℃；

温度颠簸度：±0.5℃；

温度误差：±3℃；

升温功夫：全程均匀≥2℃/min（空载）；

降温功夫：全程均匀≥2℃/min（空载）；

环境箱防爆等级满足氢气环境，防爆等级Exd II CT4，提供国度级第三方鉴定单元出具的合格证。

8）循环频次：1～10 次/分钟；

9）单台增压泵排量：≮51ml；

10）预冷氢气存储：总容积 ≥400L，氢气开释后能再增压到气瓶组，循环利用，规划中应拥有具体的设计推算。

10）流量计：5kg/min；

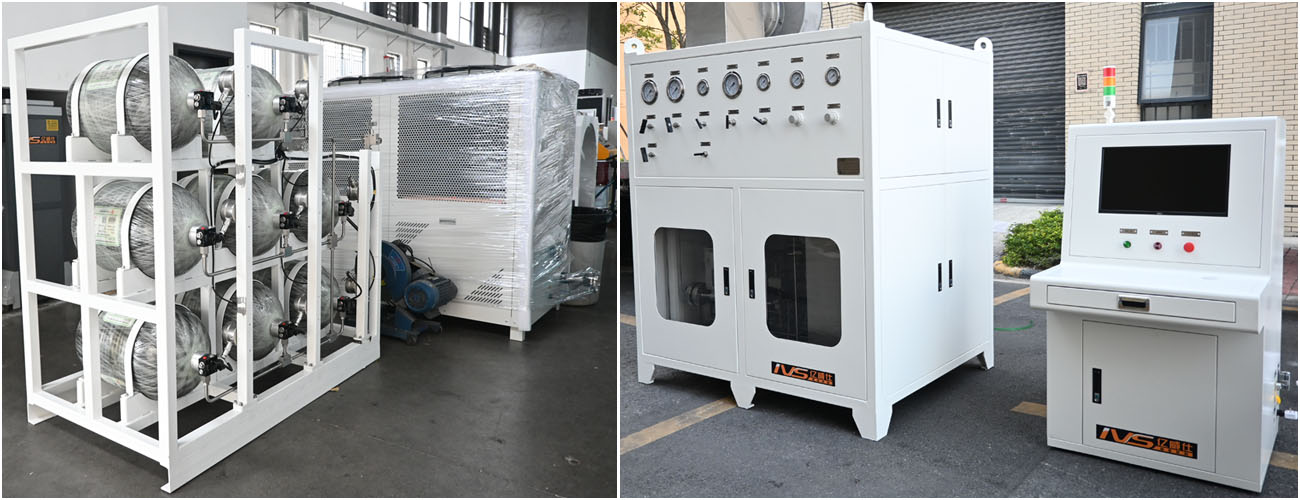

二、设备参考图片：
