给土哈油田提供的井下工具水压试验系统
。

该井下工具水压试验系统重要由仿照井筒、压力系统、加热系统、力加载液压系统及推算机节造系统组成
。用于测封隔器在仿照工况中的耐高温高压的能力，以及在高温高压环境下的密封机能
。能对封隔器胶筒的工作情况和环境的压力、温度、等参数实季节造和检测，同时对加载油缸的压拉力及位移进行实时采集与节造
。

1、重要技术参数

试验介质：水；

试验压力：70MPa；

试验温度：常温-95℃；

压力输出：3路独立输出；

压力检测精度：±0.25％FS；

压力节造精度：±2％FS；

温度检测精度：±0.5％FS；

温度节造精度：±1％FS；

测试井下工具规格：5in 、5-1/2 in 、6-5/8 in、7in；

仿照井筒：满足5in 、5-1/2 in 、6-5/8 in、7in四种规格的封隔器试验，选取可更换套管大局，有效深度4.5m，卧式结构
。

2、设备使用前提

环境温度：-20～50℃；

供电方式：380V工业电源，220V互换电源；

总功率：50KW；

压缩空气：1m?/min，0.6-0.8MPa
。

3、布局示意图：

4、重要利用：

重要利用于油田井下工具检测单元或井下工具（封隔器）出产厂家
。

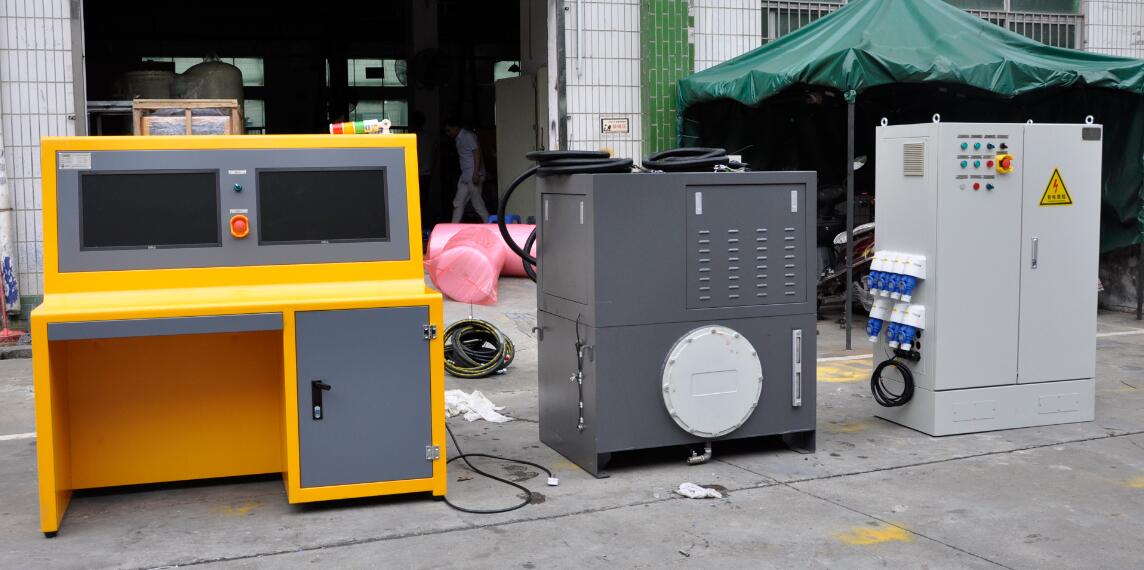

5、设备实拍图片：
