安全阀在线校验台合用于对安全阀进行在线校验，手动液压加载，配置各类规格转接头、位移传感器及力传感器，方便快捷。今天我们就来探求一下安全在线校验台的工作道理。

弹簧式安全阀的开启、关关作为是依附其进口端的介质压力变动和弹簧预紧力来使阀芯自动开启及关关。当介质压力（内压）升高到提升力比弹簧预紧力大时，阀芯克服弹簧预紧力自动开启，泄放有余的介质，使内压降落，又由于弹簧力的作用，当内压降至安全值时，阀芯自动关关，泄放终场。

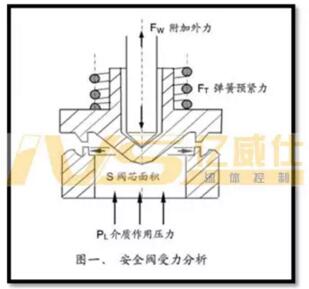

凭据这个道理，能够设想，在线（又称热态）丈量或调整安全阀时，若是由表部提供一个向上的附加力，则当介质压力与这个附加力的总和刚刚克服弹簧预紧力时，阀芯同样也会开启，甚至在没有介质作用的离线（又称冷态）前提下，单独由表部附加力克服弹簧预紧力时，阀芯也可开启，图（一）明显地暗示了这种力的平衡关系。

很显著，我们能够看出，阀芯开启的前提为：FT＝FW＋PＬ×S。

其中：FT——弹簧预紧力

FW——表部附加力

PL—— 介质作用压力

S——安全阀密封面面积

则整定压力Ｐ为：P＝PL＋FW／S　　

当冷态时，Ｐ＝FW／Ｓ

显然，若是可能正确地测定附加表力FW，就能够凭据已知的阀芯面积S和系统工作压力，很容易地求得安全阀的整定压力P。这即为安全阀在线测试技术的设计凭据和道理。

安全阀在线校验的判开步骤介绍

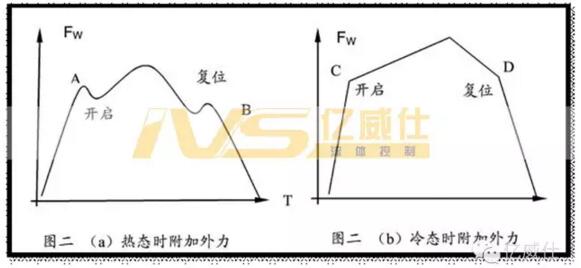

据对弹簧安全阀开启作为个性的分析，能够得出：在表加力FW的作用下，一个安全阀从封关到开启，再由开启到封关的全过程中，表附加力FW的变动法规如图二所示。

图二（a）在线（又称热态）丈量过程曲线，当附加力从零逐步增长，与内压力PL×S之和正好为弹簧预紧力时，阀门微启，增大了介质作用面积Ｓ，使得用来克服弹簧预紧力的内压作使劲急剧增大，其了局在瞬间减幼了表附加力。从而出现第一个特点峰Ａ。当表附加力逐步减幼而达到封关点时，由于介质作用面积忽然减幼，为维持力的平衡关系，此时，表附加力会出现瞬间回升景象，即第二个特点峰点Ｂ。上述两个特点峰点Ａ和Ｂ是在线前提下检测安全阀开启压力、回座压力的技术凭据。

图二（b）离线（又称冷态）丈量过程曲线，当阀门未打开前，表附加力克服阀芯静态刚性力，当达到开启点以来，表附加力改为克服弹簧的弹性力，两者随功夫变动的斜率分歧，从而出现第一个拐点C，同样情况，在阀门封关时也会出现另一个拐点D。这两个拐点别离对应阀门的开启和回座，正是冷态时测试阀门开启、回座压力的技术凭据。
