液体过滤器过滤机能之压降-通量机能试验步骤概述：

在分歧的压差和常温前提下，使试验液通过被测试过滤器，丈量过渡器的液体通量。

一、试验步骤：

1、在试验液储槽内参与洁净水，打开阀门2，关关阀门4，8，9，11，启动泵3.打开阀门4，8，洗濯系统。

2、待系统洗濯干净，关关阀门8，打开阀门9，使系统内洁净水通过不装过滤元件的过滤器7。

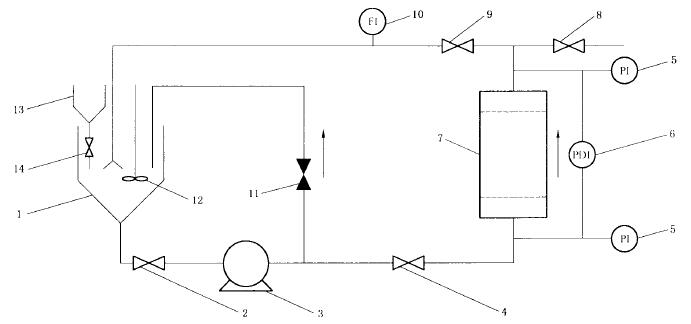

注明：1——试验液储槽；2——试验液储槽底阀；3——泵；4——回路阀；5——压力表；6——差压计；7——过滤器；8——取样及排放阀；9——回路阀；10——流量计；11——节流阀；12——搅拌器；13——固相增长装置；14固相增长装置出口阀。

液体过滤器过滤机能测试系统图

3、调节节流阀11，使得通过过滤器的流量达到过滤元件的额定值，纪录过滤器前后的压差和流量。按相宜的相称增量加大流量，流量测点应不少于4点，同时纪录各流量测点相对应的过滤器筒体的压降。

4、从步骤3被测过滤元件的额定值按步骤3测定的流量测点逐步削减流量，纪录各流量测点相对应的过滤器筒体的压降，推算各流量点的均匀压降△P1。

5、将被测过滤元件装入过滤器筒体，按步骤3、4测得相应的流量点丈量的压降，并别离求得对应流量点均匀压降△P2。

二、数据处置

1、推算过滤元件压降△P：

△P=△P2-△P1  式中：

△P2——试验用过滤器总压降，单元为兆帕斯卡（MPa）；

△P1——试验用过滤器筒体的压降，单元为兆帕斯卡（MPa）；

△P ——试验用过滤元件的压降，单元为兆帕斯卡（MPa）。

2、凭据试验测定的压降和流量，过滤元件的通量蹬宗流量除以过滤面积，得到压降和通量的关系，绘造压降-通量曲线。

3、针对肆意过滤器，能够用不装置过滤元件的现实过滤器按试验步骤2、3测定压降-流量曲线；再凭据过滤元件的压降-通量曲线算出该过滤器的额定流量。
