车用氢气瓶的耐久性试验项目蕴含耐压试验、跌落试验、裂纹容限试验、环境试验、加快应力分裂试验、极限温度压力循环试验、常温静压试验、渣滓强度液压爆破试验等8个机能测试项目，下面我们来逐一相识一下
。

在划定的常温压力循环试验中，若是3只气瓶的实测循环次数均大于11000次，或3只气瓶的实测循环次数最大值与最幼值之比幼于或者蹬宗1.25，则仅随机抽取1只气瓶按下图1所示进行耐久性试验，不然，应抽取3只气瓶按下图1所示进行耐久件试验
。

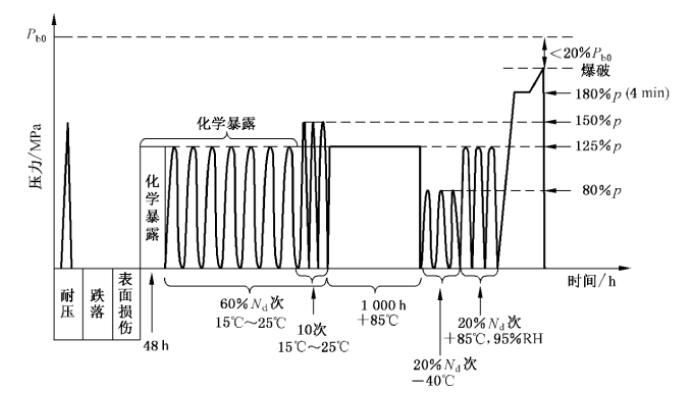

图1 车用压缩氢气铝内胆碳纤维全缠绕气瓶耐久性试验

1、耐压试验

按划定进行耐压试验
。试验介质为非侵蚀性液体，试验时应将气瓶缓慢加压至1.5p并保压30s
。造作单元已做过耐压试验的气瓶可不进行此项试验
。

2、跌落试验

气瓶应按划定进行跌落试验，之后依照划定进行常温压力循环试验
。跌落试验可选取单只或者3只气瓶
。选取单只气瓶时，跌落试验合格后进行后续试验；选取3只气瓶时，按以下步骤确定后续试验用气瓶：

a）若每只气瓶均能达到常温压力循环试验的要求，则选取进行45°角跌落的气瓶；

b）若有气瓶不能满足常温压力循环试验的要求，则应先确定压力循环次数最幼的跌落方向，再用新气瓶进行该方向的跌落试验，常温压力循环试验合格后再进行后续试验
。

3、裂纹容限试验

试验步骤如下：

a）先按划定对气瓶进行裂纹造备；

b）将气瓶在-40℃环境中静置12h；

c）按划定对各区域的中心进行摆锤冲击
。

4、环境试验

试验步骤如下：

a）依照划定进行化学露出，气瓶的总浸渍功夫应大于48h，并维吃禅瓶内压为1.25p，环境温度为（20±5）℃
。

b）在循环压力下限为（2±1）MPa、上限不低于1.25p，环境温度为（20±5）℃前提下对气瓶进行压力循环，循环次数为0.6Nd
。在进行最后10次循环前，应将压力上限升高为1.5p，移走玻璃棉衬垫并用净水冲刷气瓶表表
。

5、加快应力分裂试验

在温度大于或者蹬宗85℃的环境中将气瓶加压至1.25p，并保压1000h
。试验过程中应维持试验箱和非侵蚀性试验介质的温度维持在划定温度，允许温度误差为±5℃
。

6、极限温度压力循环试验

先将气瓶置于温度幼于或者蹬宗-40℃的低温环境中，在压力下限为（2±1）MPa、上限不低于0.8p的前提下进行压力循环试验，循环次数为0.2N_d；再将气瓶置于温度大于或者蹬宗85℃、相对湿度为95%的环境中，在压力下限为（2±1）MPa，上限不低于1.25p前提下进行压力循坏试验，循环次数为0.2N_d
。

7、常温静压试验

应将气瓶用液体加压至1.8p，保压4min，气瓶不得产生分裂
。

8、渣滓强度液压爆破试验

气瓶应按划定迸行水压爆破试验
。

9、合格指标

按划定进行耐压试验、跌落试验、裂纹容限试验、环境试验、加快应力分裂试验和极限温度压力循环试验过程中，气瓶瓶体不得产生泄漏或分裂；在渣滓强度液压爆破试验中，其爆破压力不得幼于0.8p_b0
。

以上就是关于车用氢气瓶的耐久性试验步骤简介的所有内容了，有兴致的伴侣能够参阅《GBT 35544 车用压缩氢气铝内胆碳纤维全缠绕气瓶》
。

中国试验机辅导品牌-丽江市PP电子是一家专门研发出产合用于各类型气瓶（含压力容器）机能试验设备的厂家
。如用于上文试验的气瓶耐久性试验项目里气瓶水压爆破试验机、气瓶凹凸温压力循环试验机等，迎接有必要的客户伴侣前来征询！电话：0755-8889 8859 QQ：459675648
。
