该步骤合用于公称压力PN16?PN420，公称尺寸DN15?DN1200，压力等级class150?class2500；公称尺寸NPS1/2?NPS48，介质温度-196℃?-29℃的法兰、对夹和焊接衔接的低温闸阀、截止阀、止回阀、球阀和蝶阀进行低温试验，其他低温阀门也可参照使用
。（如您对相应的低温阀门低温试验装置感兴致，迎接与我们联系！电话：0755-8889 8859  QQ：459675648
。）

下面正式起头今天的分享内容：低温阀门的低温试验步骤：

1、低温阀门的低温试验在常温试验合格后进行
。

2、试验前提：试验前应断根阀门的水分和油脂，拧紧螺栓至预约的扭矩或拉力，纪录其数值
。用切合试验要求的热电偶与阀门衔接，试验过程中监测阀体、阀盖的温度
。凭据低温阀门的温度级要求，低温试验冷却介质可以为液氮或液氮与酒精的混合液，试验介质为氮气或氦气
。

3、手动阀门试验步骤

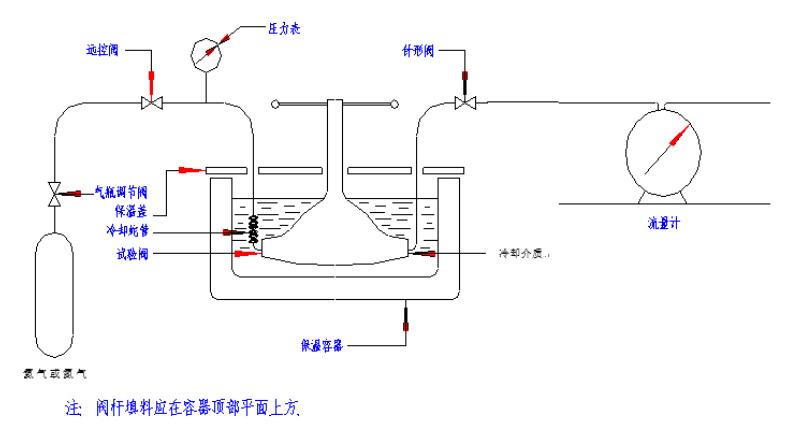

图1 低温阀门典型试验装置

3.1 常温试验使用氮气或空气做初始检测试验，确保阀门在相宜的前提下进行试验
。

3.2 低温阀门典型试验装置见图1
。如图所示将阀门装置在试验容器里，并衔接好所有接头，保障阀门填料压盖位于保温箱盖以上
。

3.3 将阀门浸入低温介质中，低温介质挡住阀体与阀盖衔接部位上端，并使阀门冷却至阀门相应的低温试验温度
。

3.4 在低温试验温度下，按下列步骤进行操作：

a）试验温度必须跟阀门的设计最低温度相一致，浸泡阀门直到遍地的温度不变为止，用热电偶丈量保障阀门各部位温度的均匀性；热电偶温度变动必须在±5℃领域内；

b）在试验温度下，沉复3.1的初始检测试验；在高压气体试验前提下，该把稳气体试验的危险性
。测试压力增量值按表1的划定
。

表1 阀座密封试验最大允许测试值及测试压力增量值

c）在试验温度和阀门的CWP下，开关阀门5次做低温操作机能试验，配有驱动装置的阀门按上述要求做操作循环试验；

d）在试验温度CWP下，按阀门的正常流向做阀门密封试验，对于双向密封的阀门应别离进行试验，并且当阀门中腔压力升值≤1.33CWP时，阀门必须实现泄放要求
。用流量计丈量泄漏量时，其泄漏率应切合表2的划定；

e）阀门处在半开启地位时，关关阀门出口端的针形阀（见图1），并向阀体加压至密封试验压力，维持15min，检査阀门填料处、阀体和阀盖衔接处的密封性
。

3.5 低温机能的试验了局应切合表2的划定
。

3.6 将阀门复原到环境温度，沉复3.1氮气或空气检验试验，丈量并纪录阀门的泄漏量、开关扭矩并将了局与3. 1所得读数进行比力
。

表2 低温机能

4、止回阀的试验步骤

4.1 低温阀门试验装置见图1
。试验装置应能使气源和丈量系统反向
。如图所示将阀门装置在试验容器里，并衔接好所有接头
。

4.2 按3. 1所述在止回阀正常流向上进行初始系统验证试验，而后再在反方向做密封试验
。

4.3 在阀门起头冷却前，用0.2MPa的氦气介质陆续流过阀腔，置换阀腔内的空气
。

4.4 在低温工况温度下，按下列步骤进行操作：

a）在试验温度下，浸泡阀门直到遍地的温度不变为止，用热电偶丈量保障阀门遍地温度的均匀性；

b）在试验温度下，沉复4. 2的初始验证试验3次；

c）在逆向流的前提下做密封机能试验，直至达到阀门的最大使用压力为止
。测试压力增量值按表1的划定；

d）用流量计丈量泄漏量时，其泄漏率应切合表2划定；

e）关关阀门出口端的针形阀（见图1），并按正常流向向阀体加压至密封试验压力，维持1 5min，检査阀体和阀盖衔接处的密封性
。

4.5 低温机能的试验了局应切合表2的划定
。

4.6 将阀门复原至环境温度，而后沉复4. 2所述的氮气或空气验证试验，丈量并纪录阀门的泄漏量，并将了局与4. 2所得读数进行比力
。

5、试验实现后，在干净无尘的环境下拆阀，检验拆卸的难易水平以及各零部件的磨损水平
。

6、低温试验合格的阀门应进行清洁、干燥
。
