该脉冲试验步骤合用于液压系统中所使用的液压导管、管接头、滤器及橡胶密封件。但不蕴含液压脉冲方波波形。
1、液压脉冲试验压力波形
脉冲压力的冲击频率为30~75次/分。每一脉冲周期波形压力由0升至峰值再降至0组成，峰值压力为额定压力的1.43~1.57倍，如图1所示。

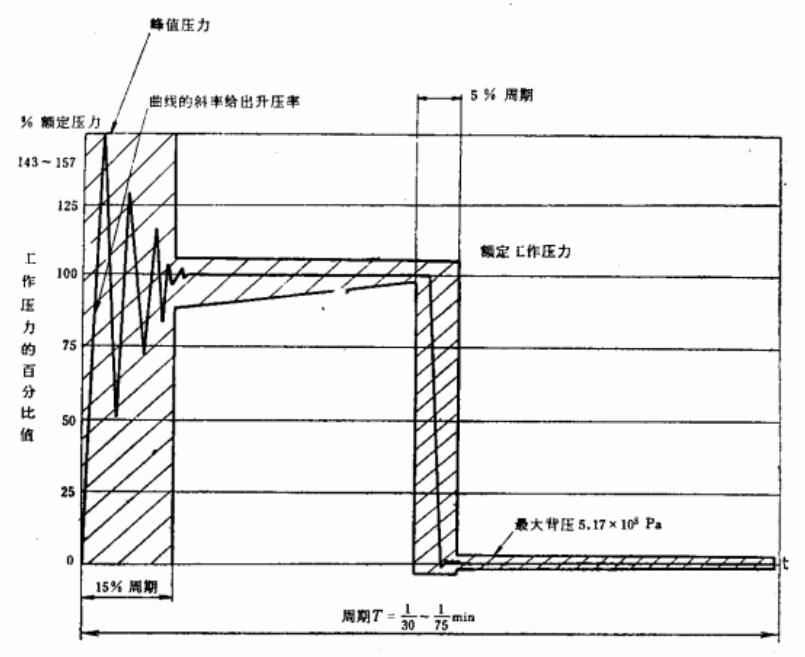

图1 液压脉冲试验压力波形
2、试验装置
2.1 试验回路
试验时推荐选取切合下列要求的试验装置。允许选取能确保波形技术要求的其他试验装置。
2.1.1 图2和图3别离暗示不带增压器式和带增压器式脉冲试验装置的根基试验回路。被试件的额定压力为 63?160bar时，用不带增压器的脉冲试验步骤。额定压力为 200? 400bar 时，用带增压器脉冲试验步骤。
2.1.2 油源的流量应能调节。油源压力脉动量应幼于5*l0Pa（5.1kgf/ cm?）。
2.1.3 允许在给定的根基回路中增设调节压力、流量以及保障试验系统安全工作的元件。
2.1.4 管路和衔接件的直径和长杜爪与被试管件的容腔大幼相匹配。
2.2 取压点：取压点在被试管件和管接头容腔的下游10d处，选取压力传感器测定。
2.3 取压孔：取压孔盲径应不幼于1mm，不大于6 mm。长杜爪不幼于2倍取压孔直径，中心线应和管路中心线垂直，管路表表与取压孔的交角处应维持锐边，但不得有毛剌。
2.4 温度检测点：油液温度检测点应设置在被试管腔上游15d处。
3、试验的通常要求
3.1 试验用油液
应划定试验用油液种类、型号。
3.2 试验温度
试验油液温杜爪节造在50±5℃。
3.3 丈量等级
凭据精度要求，可按 A、 B、 C三个丈量等级之一进行试验，试验时，究竞选取哪一个丈量等级将由涉及的各方商议而定。只有在必要比力精确地暗示机能的特定的情况下，才选取A和B级试验，这两级用的试验装置和丈量系统都有较高的要求，试验所需用度亦较高。
凡按有关尺度校验或比力过的任何丈量系统，若它们的系统误差不超过所列极限，均可用于丈量等级的试猃。

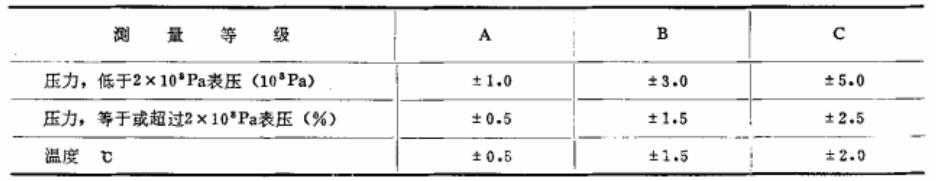

表1 丈量系统允许的系统误差
注：给出的百分数极限领域是属于被丈量值的，而不是试验的最大或丈量系统的最大读数值。
3.4 稳态工况
3.4.1 被控参数应在表2划定领域内变动，并纪录试验参败丈量值。

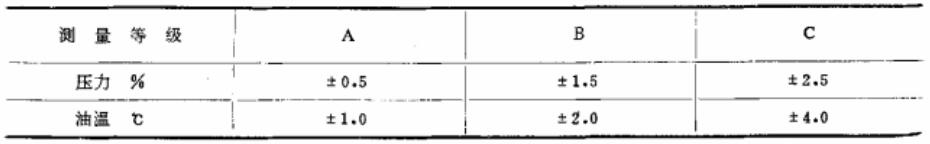

表2 被控参数均匀批示值允许变动领域
3.4.2 试验参数丈量读数数主张选择和所取读数的散布情况应能反映被试件在全领域内的机能。
3.4.3 为了保障试验了局的沉复性，应该划定丈量功夫距离。
3.4.4 对被试件尺寸大幼不作划定，但试件处总的含液容腔应能保障液压脉冲试验的升压释压波形要求。
3.4.5 液压用钢导管、管接头及滤器的试验脉冲次数划定为20万次。其他被试种类可在产品技术前提中划定。
4、试验步骤
4.1 试样的一端与试验装置相衔接，另一端封关。
4.2 试验台油箱中油液温度加热到划定的值。
4.3 试验步骤（参阅图2、3）

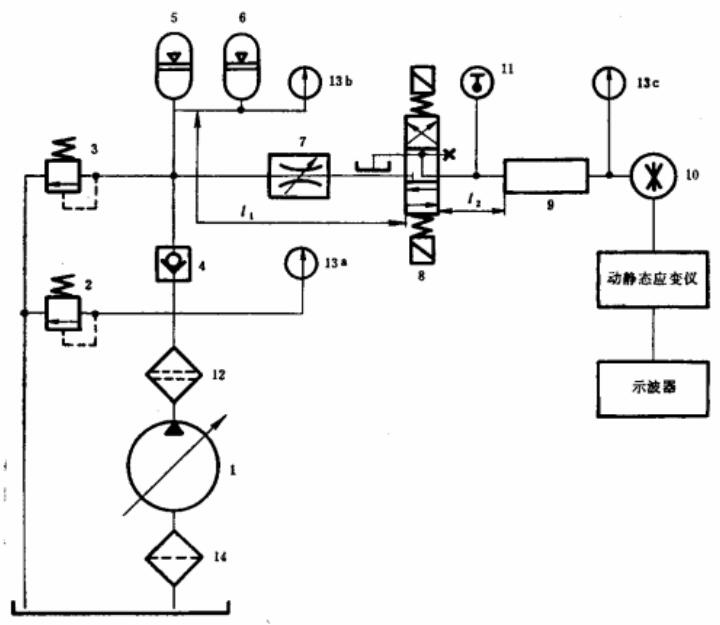

图2 不带增压脉冲试验回路
1——泵；2、3——溢流阀； 4——单向阀；5、6——蓄能器；7——节流阀；8——电磁换向阀；
9——试件及容腔；10——压力传感器；11——温度计；12——精滤器；13——压力表；14——粗滤器

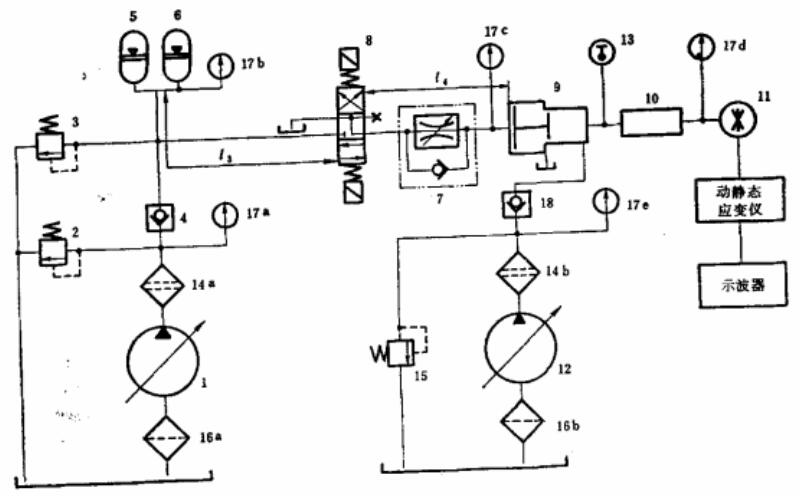

图3 带增压器脉冲试验回路
1、12——泵；2、3、15——溢流阀；4——单向阀；5、6——蓄能器；7——单向节流阀；
8——电磁换向阀；9——增压器；10——试件及容腔；11——压力传感器；13——温度计；
14——精滤器；16——粗滤器；17——压力表；18——单向阀
a）启动液压泵；
b）系统由溢流阀2调至低压，用装置于系统最高处的排气阀进行排气；
c）调定溢流阀2达到试件所要求的额定压力值；
d）调节溢流阀3到系统最大安全压力值，而后将此溢流阀锁定；
e）检査导管和管接头各个部位有否泄漏，并解除之；
f）手动节造电磁换向阀，用示波器拍摄脉冲压力波形，并用节流阀7调节节流口的大幼，使波形达到所划定的要求；
g）接通并调节计数继电器，自动进行试件的脉冲试验。
4.4 试验纪录
4.4.1 液压脉冲试验，每经过冲击5万次，用示波器拍摄一次压力波形，查抄压力波形是否在划定领域内。
4.4.2 每次拍摄试验压力波形前，应将压力传感器的压力值再次进行标定。
4.4.3 在每次摄得的脉冲压力波形图上，注明曲线上各重重点的压力值、功夫以及脉冲次数。
