1、总则
1.1 试验回路和检测回路应切合图1或图2的划定。
1——被试泵 ； 2——加载阀 ； 3——方向节造阀 ；4——节流阀 ； 5——转矩仪 ； 6——转矩批示器 ；
7——测快仪 ； 8——压力传感器 ； 9——压力表 ；10——流量传感器 ； 11——温度计 ； 12——电控器 ；
13——信号源 ； 14——电控器 ； 15——信号源 ；16——纪录仪 ； 17——电动机 ； 18——手动安全阀。
注：图中泵节造阀组的细节仅是示例。

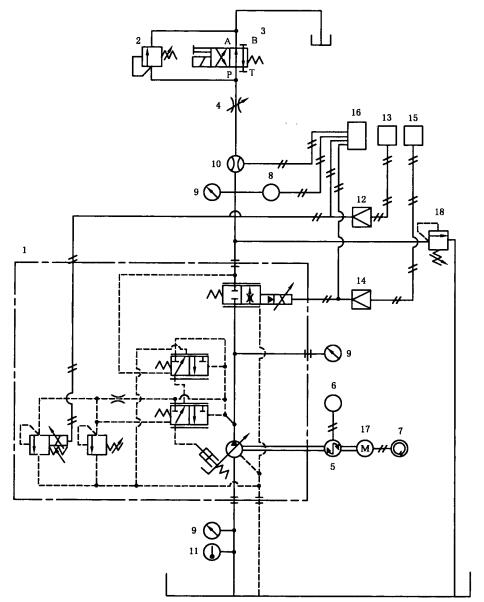

图1 装有压力节造阀和流量节造阀的被试泵试验回路图
1——被试泵 ； 2——加载阀 ； 3——方向节造阀 ；4——节流阀 ； 5——转矩仪 ； 6——转矩批示器 ；
7——测快仪 ； 8——压力传感器 ； 9——流量传感器 ；10——压力表 ； 11——温度计 ； 12——电控器 ；
13——信号源 ； 14——纪录仪 ； 15——电动机 ；16——手动安全阀。
注：图中泵节造阀组的细节仅是示例。
图2 利用电信号在压力赔偿工况通过调节变量装置的地位
或角度扭转排量来节造输出压力的被试泵试验回路
注：除选取如图2所示的内控压力油表，也能够选取表控压力油。
1.2 将电动机调整到设定的转快。
1.3 对于图2所示的泵，可选取摆角或行程占其最大值的百分比作为判断输出流量的参考值。
2、负载阶跃变动时的压力响应个性
2.1 若是泵拥有压力节造和流量节造的职能，调整输入压力指令信号和输入流量指令信号，使其达到最大值。
2.2 选取方向节造阀3对泵实现急剧关关，同时在泵的输出管路上装置一只压力传感器，以便在示波器上纪录瞬时压力变动。
2.3 调节回路，使切当方向节造阀关关时，压力上升率能达到680 MPa/s?920 MPa/s的领域？山800 MPa/s作为压力上升率的指标。
2.4 打开方向节造阀，调节节流阀，维持在最高工作压力的75%。
2.5 关关方向节造阀，同时纪录瞬时压力与功夫的关系。通过采集的数据，确定单元为兆帕/秒的压力上升率、单元为毫秒的阶跃响应功夫和调整功夫，以及当输出压力达到有关设定压力时的超调值（见图3）。当压力变动幅度在正常颠簸领域内时，应以为压力是不变的。
2.6 打开方向节造阀，同时纪录瞬时压力与功夫的关系。通过采集的数据，确定单元为兆帕/秒的压力降落率、单元为毫秒的阶跃响应功夫和调整功夫，以及当输出压力达到有关设定压力时的超调值（见图3）。当压力变动幅度在正常颠簸领域内时，应以为压力是不变的。
2.7 在额定流量的50%和25%沉复 2.4?2.6的试验。
3、输出压力对阶跃输入信号的响应试验
3.1 若是泵拥有压力节造和流量节造职能，调整输入压力指令信号和输入流量指令信号，使其达到最大值。
3.2 齐全关关加载阀，使泵在最低可控压力上运行。
3.3 选取信号产生器，为输出压力节造提供阶跃输入信号，从而得到最高工作压力的l00%、75%及 50%。
3.4 应使用与泵的动态响应个性相比拥有足够高响应机能的纪录仪或推算机检测系统，同时纪录输入指令信号和输出压力动态响应波形，并以功夫函数的大局图示输出压力信号对输入阶跃信号的响应个性（见图4）。
注：在10倍于最大信号频率的频率点，纪录仪的幅值迸爪为-3dB。
3.5 从采集到的数据，得出单元为毫秒的压力阶跃响应功夫和调整功夫，以及当输出压力达到有关设定值时的超调值。当压力变动幅度在正常颠簸领域内时，应以为压力是不变的。
3.6 纪录负载腔容积、管子长度、内径和管子种类。
a 压力上升率 ； b 压力降落率 ； c 截流压力 ； d 超调（上升） ； e 调整功夫（降落） ；
f 75%截流压力 ； g 响应功夫 ； h 调整功夫（上升）。
图3 负载阶跃变动时的压力响应个性
a 调整功夫（上升） ； b 超调（上升） ； c 响应功夫（上升） ； d 调整功夫（降落）。
e 响应功夫（降落） ； f 输入信号（mA或V） ； g 超调（降落）。
图4 输出压力的阶跃响应个性
4、输出流量对阶跃输入信号的响应试验
4.1 若是泵拥有压力和流量节造职能，调整输人压力指令信号，使其达到最高工作压力。
4.2 利用信号产生器为泵的输出流量节造提供阶跃输入信号，把输出流量从最大输出流量的10%扭转到 90%、75%、50%和 25%。
4.3 设定节流阀，针对相应的上限流量，将压力调整到最高工作压力的50%。
注：若是加载阀的动态响应个性和泵的动态昀应个性相比是足够高的，此加载阀能够用来代替节流阀。
4.4 应使用与泵的动态响应个性相比拥有足够高响应机能的纪录仪或推算机检测系统，同步地纪录输出流量动态响应波形，并以功夫函数的大局图示输出流量信号对输入阶跃信号的响应个性（见图5）。
注：在10倍于最大信号频率的频率点，纪录仪的顶值迸爪为-3dB。
4.5 从采集到的数据，得出单元为毫秒的阶跃响应功夫和调整功夫，以及当输出流量达到有关设定值时的超调值。当流量变动幅度在设定流量的±5%领域内时，应以为流量是不变的。
4.6 纪录负载腔容积、管子长度、内径和管子种类。
a 调整功夫（上升） ； b 超调（上升） ； c 响应功夫（上升） ； d 调整功夫（降落） ；
e 响应功夫（降落） ； f 输入信号（mA或V） ； g 超调（降落）。

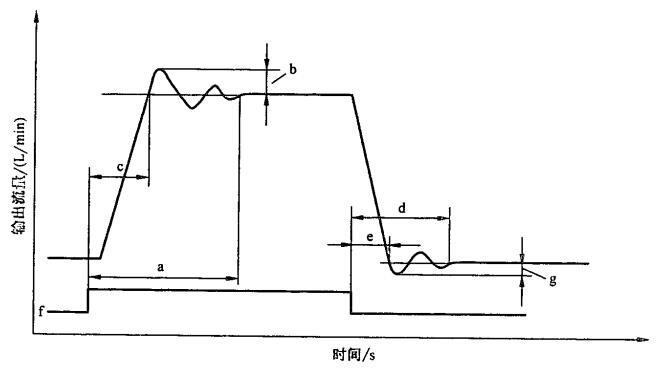

图5 输出流量的阶跃响应个性
5、频率响应
5.1 输出压力的频率响应试验
5.1.1 对切合 3.1要求的泵 ，一种是齐全关关加载阀，调整截流压力到最高工作压力的50%，并以此压力值为中心，利用一个频率足够低、幅值为最高工作压力的±5%和±12. 5%的正弦输入信号。
另一种是先齐全关关加载阀，调整截流压力到最高工作压力的50%，再打开加载阀，达到最大输出流量的50%，调整压力到最高工作压力的50%，并以此压力值为中心，利用一个频率足够低、辐值为最高工作压力的±5%和±12. 5%的正弦输入信号。
试验应在两种分歧情况下实现，一种是加载阀齐全关关，另一种是加载阀打开50%。
5.1.2 正弦波输入信号的频率领域约莫为1/20到10倍于被试泵的穿越频率，扫描快杜爪与检测装置相匹配。
5.1.3 应使用精确的频率响应分析仪或推算机检测系统，与泵的动态响应个性相比，该分析仪应拥有足够高的响应个性，能出具以频率为横坐标，输出压力幅值比和相位滞后值为纵坐标的图形。
5.1.4 凭据采集的数据，得到和频率有关的幅值比（以分贝为单元）和相位滞后值（以度数为单元），并以波德图暗示其关系（见图6）。该图是选取相对于零频率幅值的幅值比，以及相对于对数频率相位滞后值的步骤绘造而成。不建议仅使用幅值比衰减为-3dB和相位滞后为90°的单一试验基准点。
5.1.5 纪录负载腔容积、管子长度、内径及管子种类。
a 幅值曲线 ； b 相位曲线。

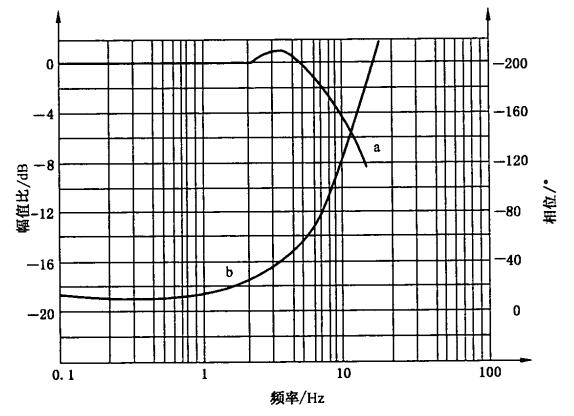

图6 输出压力频率响应波德图
5.2 输出流量的频率响应试验
5.2.1 对切合4.1要求的泵衔接一个单一的被动载荷，该载荷允许瞬时输出压力进行调整，从而使泵的工作压力在职何试验幅值和频率时都不超值。调整压力到最高工作压力的50%，并以此压力为中心，选取与 5.2.2和 5.2.3 —致的正弦输入信号。
5.2.2 调整输出流量到最大输出流量的50%，并且以此输出流量为中心，利用频率足够低，幅值为最大输出流量的±5%和±12.5%的正弦输入信号。
5.2.3 首选步骤是在相宜的地位上利用传感器来丈量泵的输出响应，如偏疼盘或斜盘的地位。若是确认所用的流量传感器至少比最高频率试验时所要求的快10倍，那么这样的流量传感器能够作为有别于丈量偏疼盘或斜盘地位的另一种选择。
5.2.4 正弦信号的频率领域应切合5.1.2的要求。
5.2.5 应使用精确的频率响应分析仪或推算机检测系统，与泵的动态响应个性相比，该分析仪应拥有足够高的响应个性，能出具以频率为横坐标，输出流量幅值比和相位滞后值为纵坐标的图形。
5.2.6 凭据 5.1.4的要求从纪录仪采集的数据中得到波德图（见图7）。
5.2.7 纪录负载腔容积、管子长度、内径和管子种类。
a 幅值曲线 ； b 相位曲线。

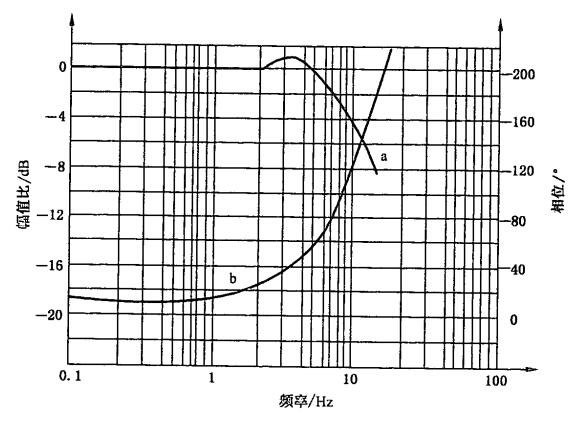

图7 输出流量频率响应波德图
