今天带各人带来的是关于井下安全阀（SSCSV）的职能测试步骤。
1、测试设备

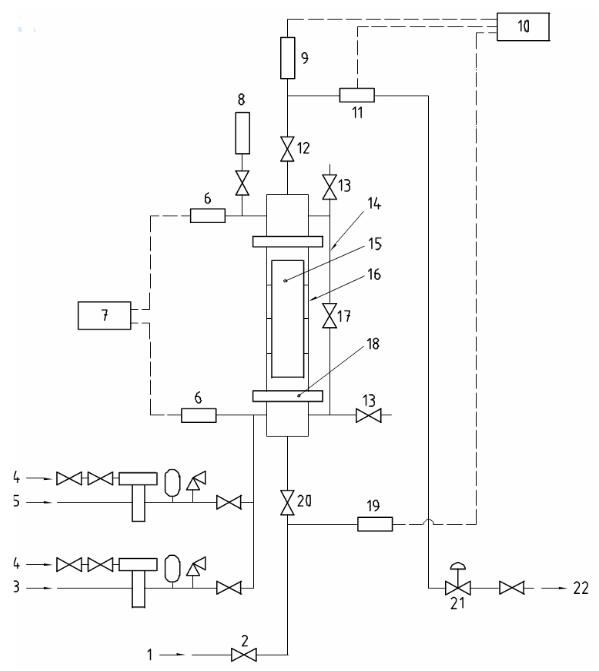

典型的测试设备如图1所示 ，蕴含以下设备：
注：1、水或高压气源；2、流量节造阀；3、测试气源；4、气源；5、测试液源；6、测压设备；7、纪录器；8、氮流量计；
9、下游压力测试设备；10、纸带纪录器；11、流量计；12、下游隔离阀；13、泄压阀；14、平衡管；15、井下安全阀；
16、测试单元；17、平衡阀；18、接头；19、上游压力测试设备；20、上游隔离阀；21、下游压力调节器；22、水或气冋路。
图1 快率节造和油管压力节造井下安全阀的职能测试设备的示例图
a） 垂直装置的测试单元。
b） 测试单元的压力丈量设备。
c） 压缩气源。
d） 流量计。
e） 加压系统。
f） 纪录所罕见据的实时数据纪录器。
g） 环规。
2、职能测试流程——SSCSV （快率型）
持续如下步骤：
a） 依照划定纪录测试数据。
b） 纪录序列号。
c）将SSCSV设备安放在一个可能使阀门维持垂直地位并处于密封状态的固定设备中。
d） 注入净水 ，使其至少能平衡0.35 MPa（50 psi）的背压。
e） 查抄可纪录流量、上游力值和下游压力值的纪录器。
f） 增长流量 ，直到SSCSV设备关关。
g） 在阀门关关时 ，纪录流量和上游与下游的压力值。若是关关流量和压力差值超过出产商划定数值的±5% ，则判定该SSCSV设备未通过这次职能测试。
h） 调整SSCSV设备上游的压力并使其不变在额定工作压力值的100% ±5%。
i） 维持上游压力 ，功夫不得低于5分钟 ，丈量泄漏流量；若是泄漏流量超过10 cm3/min ，则判定该SSCSV设备未通过职能测试。
j） 将SSCSV下面的压力开释为大于关关压力0.7 MPa （100 psi）的压力值。
k） 调骨气压值 ，直到该值达到比关关压力大1.4 MPa±0.07MPa （200 psi±10psi）的领域。
l） 丈量气体泄漏量 ，持续五分钟。若是泄漏流量超过0.14 m3/min （5 scf/min） ，则判定该SSCSV未通过这次职能测试。
m） 将所有的压力开释为零。
n） 进行 SSCSV通径检测。使用出产商指定的环规测试钢丝式SSCSV设备的表径误差 ，若是SSCSV设备没有通过通径检测 ，则判定其未通过职能测试。纪录环规的公称尺寸和唯一的标识符。
o）若是SSCSV设备在职能测试的限度前提下通过了全数检测 ，则判定其通过了这次职能测试。将所有纪录数据信息附加到出产商的测试表中 ，让有关的出产商具名确认测试 ，并标注具体日期。
3、职能测试流程——SSCSV （管压型）
按以下步骤持续进行：
a） 依照划定纪录测试数据。
b） 纪录序列号。
c）将SSCSV设备安放在一个可能使阀门维持垂直地位并处于密封状态的固定设备中。
d） 遵循划定要求调整流快。。
e） 降低下游压力值 ，直到SSCSV设备关关
f） 阀门关关时 ，纪录流快和下游的压力值 ，若是关关时下游的压力值不在出产商划定的压力值的±5%的领域或0.7MPa （100psi）以内（取二者的较大值） ，则判定该SSCSV设备未通过这次职能测试。
g） 将下游压力开释为零。
h） 向SSCSV设备上游施加压力 ，使其不变在SSCSV设备额定工作压力值的100%±5%的领域内。
i） 维持上游压力 ，功夫不得低于5分钟 ，丈量泄漏的流量。如采泄漏流量超过了 10 cm3/min ，则判定该SSCSV设备未能通过本次职能测试。
j） 将SSCSV上游的压力开释为大于关关压力0.7 MPa （100 psi） 的 压 力 值 。
k） 在SSCSV上游施加气压 ，压力值为超过关关压力1.4 MPa ±0.07 MPa （200 psi±10 psi）的领域。
l） 对气体泄漏流量进行丈量 ，功夫不得低于五分钟 ，若是泄漏流量超过0.14 m3/min（5 scf/min） ，则判定该SSCSV设备未可能通过这次职能测试。
m） 将所有的压力开释为零。
n） 进行SSCSV通径检测 ，使用环规测试钢丝冋收式SSCSV设备的表径误差 ，若是SSCSV设备没有通过通径检测 ，则判定其未通过职能测试。
o） 若是SSCSV设备在职能测试的限度前提下通过了全数检测 ，则判定其通过了这次职能测试。
将所有纪录数据信息纪录到出产商的测试表中 ，让有关的出产商具名确认 ，并标注上具体日期。
4、职能测试（其他类型的SSSV）
应该遵循以下步骤：
a） 出产商应对职能检测流程进行文件注明并纪录有关的检测数据。
b） 对干特殊的SSSV ，若要求的项目未蕴含在上述从属条款中 ，则其检测设备和测试流程应遵循出产商的特殊注明。
c） 出产商掌管保障检测流程的正确性不会低于国际尺度中的有关划定要求。
