今天给各人带来的分享是关于马达稳态机能的试验及表白步骤，详情见下文！

1、试验回路

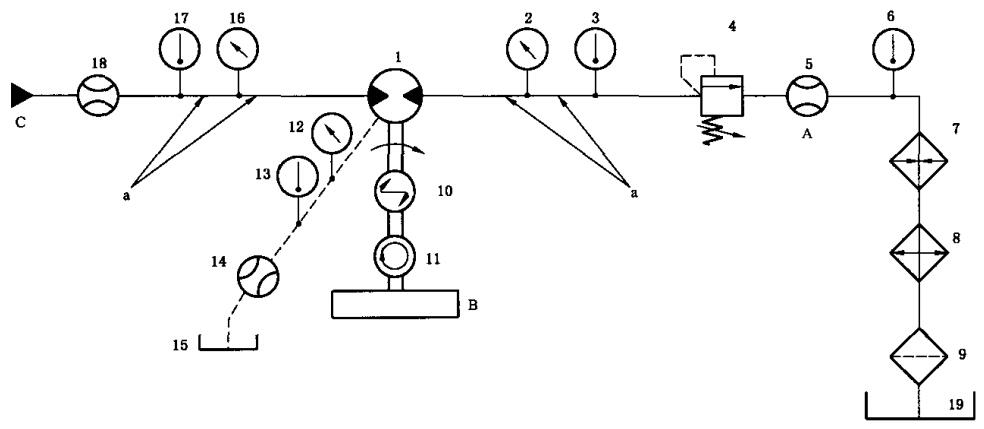

试验回路如图 1 所示，图中所示元件为试验回路必备元件。

若是流量是在马达出口（可选地位）下游丈量的，在推算正确的流量时应蕴含马达壳体的流量。

注明：1——被试马达；2、12、16——压力表；3、6、13、17——温度计；4——溢流阀；

5、14、18——流量计；7——加热器；8——冷却器；

9——过滤器；10——转矩仪；11——转快仪；15、19——油箱；

A——可选择地位；B——负载；C——油源。^a 管子长度见有关划定。

图 1 马达试验回路

2、出口压力

节造马达的出口压力（例如用压力节造阀），其变动在表 1 给定的领域内，并在整个试验过程中维持出口压力的恒定。

此出口压力应与为该马达类型设定的利用场所及造作商的建议一致。

表 1 所选定的参数的均匀批示值的允许变动领域

3、试验丈量

纪录下列丈量值：

a）输人流量；

b）泄油流量（合用时）；

c）输出转矩；

d）油温。

在马达的整个转快领域内和若干个输入压力下，给出在输入压力的整个领域内马达机能的有代表性的示值。

4、变量

若是马达是变量式的，则应对最大和最幼排量及要求的其他排量（如：总排量的75％、50％和25％）进行试验。

通过调节变量机构得到肯定比例排量，以便在零输出转矩下针对同样的进口流量给出所需比例的转快。以马达在最幼排量时实现最高转快运行来确定进口流量。

5、反向旋转

对于必要沿两个旋转方向工作的马达，凭据必要针对两个旋转方向进行试验。

6、试验了局的表白

马达试验的了局应绘造成曲线，针对分歧的有效输入压力P_1。e暗示以下各项与转快n的关系：

a）容积效能；

b）总效能；

c）有效输人流量；

d）输出转矩；

e）液压机械效能。

另表，应纪录表 2 所列参数。

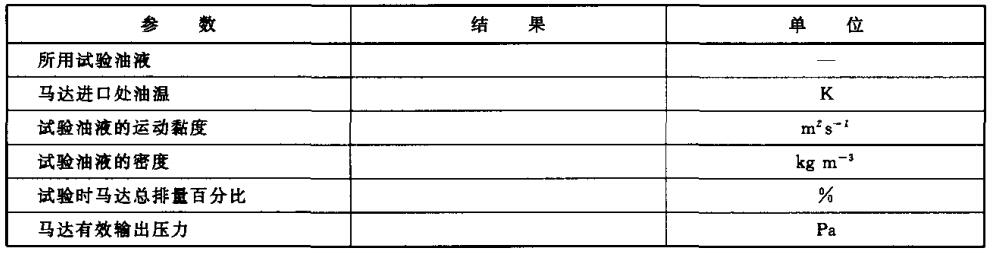

表 2 马达的试验了局
