沟槽式管接件是自动喷水灭火系统的其中一部门，有关国度尺度中对沟槽式管接件的要求、试验步骤、检验规定、标志、包装、运输、贮存等都有明确的要求。今天我们就来进建其中的试验步骤中的其中两项内容：密封和耐压强度及耐水冲击试验步骤。

一、密封和耐压强度试验步骤

1.1 密封机能

沟槽式管接件按以下划定进行密封机能试验，试验压力为2倍额定工作压力，维持5min，应无渗漏。

如图 1 所示，试验组件应充斥水并排除空气，管路内的压力以不超过2MPa/min的快率递增，直至达到2倍试件的额定工作压力，试验了局应无渗漏。

1——管段；2——沟槽式管接头；3——排气口；

4——压力表；5——截止阀；6——注水充压口。

图 1 沟槽式管接头强度密封试验装置图

1.2 耐压强度

沟槽式管接件按以下的划定进行试验，试验压力为4倍额定工作压力，维持5min，应无泄漏和败坏。

如图 1 所示，试验组件应充斥水并排除空气，管路内的压力以不超过2MPa/min的快率递增，直至达到4倍试件的额定工作压力，试验了局应无泄漏和败坏。

二、耐水冲击机能试验步骤

沟槽式管接头按以下划定进行耐水冲击机能试验，应能接受20000次水冲击而不产生泄漏。

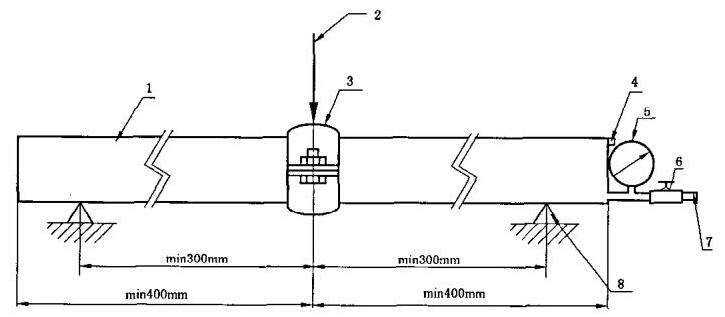

1——管段；2试验载荷；3——沟槽式管接头；4——排气口；

5——压力表；6——截止阀；7——注水充压口；8——支持点。

图 2 沟槽式管接头承载力矩试验装置图

如图 2 所示，试件将接受从0到额定工作压力（最幼1.2MPa）的20000次水冲击压力作用，频率为1次/s。水冲击试验后，再依照“一、密封和耐压强度试验步骤”的划定进行试验，试验了局应切合划定。

以上就是今天的分享！
