今天给各人带来的分享是关于橡胶软管及软管组合件的无曲挠液压脉冲试验步骤，该步骤亦适合用塑料软管及软管组合件的无曲挠液压脉冲试验 。具体试验步骤法式如下：

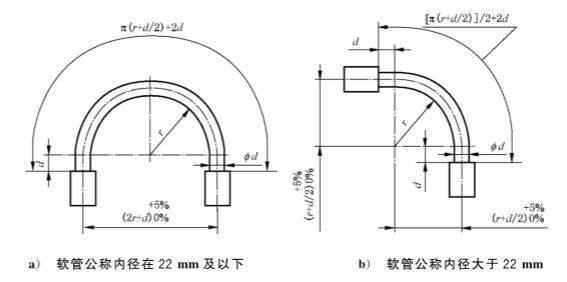

1、将试样与软管液压脉冲试验装置相衔接 。试样应按图 1 装置，即，公称内径为 22 mm 及以下的软管试样应弯曲 180° 公称内径大于 22 mm 软管应弯曲90° 。
注明：r——最幼弯曲半径；d——软管表径 。
图 1 压力脉冲试验试样
2、将试验流体升温至试验温度，而后以恒定頻率向软管组合件内部施加脉冲压力，高压试验为 0.5Hz 和 1.3Hz 之间，低压试验为 0.2Hz 和 1.0Hz 之间，纪录所用脉冲频率 。凭据试验压力，循环压力应落在图 2 或图 3 阴影区域内 。持续试验至划定脉冲循环次数或直至软管组合件败坏为止 。若是在实现最幼循环次前终场脉冲试验，当沉新起头试验并达到试验温度之前，在软管或软管接头接合处可能会出现渗漏，应按 ISO/ TR 11340 分类划定纪录渗漏等级 。幼于 4 级的渗漏不组成软管组合件故障 。
注明：p——试验压力；a——于该两点间测定的升压快率；b——升压正割线；c——一个脉冲周期；d——45%~55%周期 。
升压正割线是升压曲线上两点间的衔接直线，其中一点为试验压力的15%，另一点为试验压力的85% 。
0点为升压正割线与压力为零处的交点 。
升压快率为升压正割线的斜率，以MPa/s暗示 。
额定升压快率R应按式（1）推算：
R=f（10p-k）
式中：
R——升压快率，单元为兆帕每秒（MPa/s）；
f——频率，单元为赫兹（）；
p——额定试验压力，单元为兆帕（MPa）；
k——=5MPa 。
现实升压快率应如图所示测定，其公差领域应在推算额定值的±10%以内 。
图 2 高压试验脉冲压力波形领域

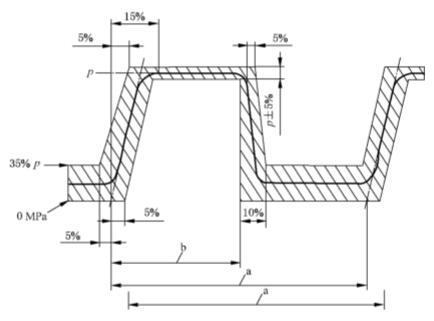

注明：
p——试验压力；a——一个脉冲周期；b——45%~55%周期 。
升压应在图示波形领域内 。
图 3 低压试验脉冲压力波形领域
报椐所依椐的尺度，确定脉冲试验持续功夫，以总脉冲循环次数暗示，当必要使用约定的试样时.应引用有关软管或软管组合件尺度 。
建议时时更换试验流体以防故障 。
注：该试验为粉碎性试验，试验后的组合件应报废 。
