本周给各人带来的产品是：井下工具水压试验系统。

井下工具水压试验系统重要利用于油田井下工具检测单元或井下工具（封隔器）出产厂家等。

该系统重要用于测封隔器在仿照工况中的耐高温高压的能力，以及在高温高压环境下的密封机能。能对封隔器胶筒的工作情况和环境的压力、温度、等参数实季节造和检测，同时对加载油缸的压拉力及位移进行实时采集与节造。

井下工具水压试验系统重要由仿照井筒、压力系统、加热系统、力加载液压系统及推算机节造系统等组成。

1、重要技术参数：

?  试验介质：水；

?  试验压力：70MPa；

?  试验温度：常温-95℃；

?  压力输出：3路独立输出；

?  压力检测精度：±0.25％FS；

?  压力节造精度：±2％FS；

?  温度检测精度：±0.5％FS；

?  温度节造精度：±1％FS；

?  测试井下工具规格：5in 、5-1/2 in 、6-5/8 in、7in；

?  仿照井筒：满足5in 、5-1/2 in 、6-5/8 in、7in四种规格的封隔器试验，选取可更换套管大局，有效深度4.5m，卧式结构。

2、设备使用前提

?  环境温度：-20～50℃

?  供电方式：380V工业电源，220V互换电源

?  总功率：50KW

?  压缩空气：1m?/min，0.6-0.8MPa

3、布局示意

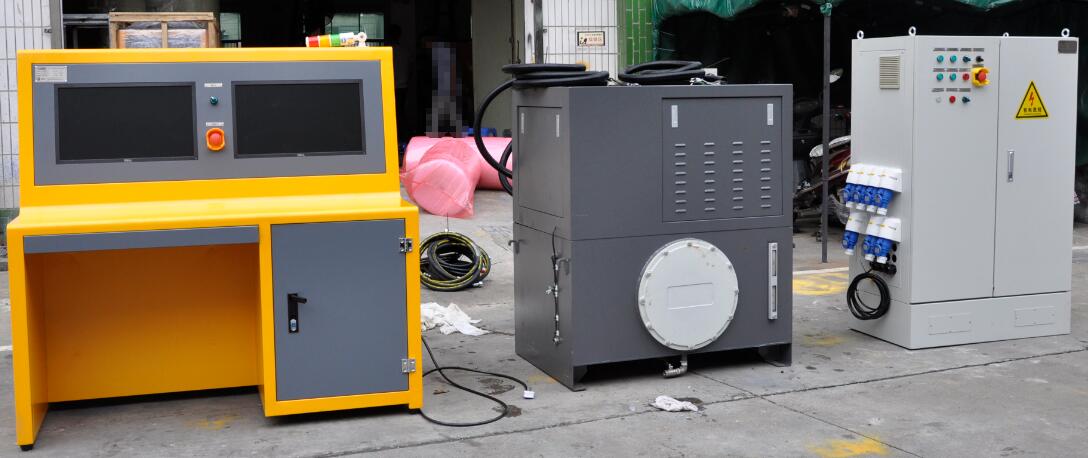

4、设备参考图片
