今天给带各人带来的分享是关于阀门耐火试验

阀门耐火试验系统及系统的有关要求

0     编纂:PP电子 | 市场部     2020-03-10

今天给带各人带来的分享是关于阀门耐火试验系统及系统的有关要求。若是您想相识的是阀门耐火试验系统设备自身,请点击前面的超链接,或者与我们联系!电话:0755-8889 8859  QQ:459675648。

一、试验系统

阀门耐火试验的推荐试验系统见图 1。若是其他压力源能满足本尺度的要求,并保障安全靠得住,则也可选取其他压力源给系统加压。

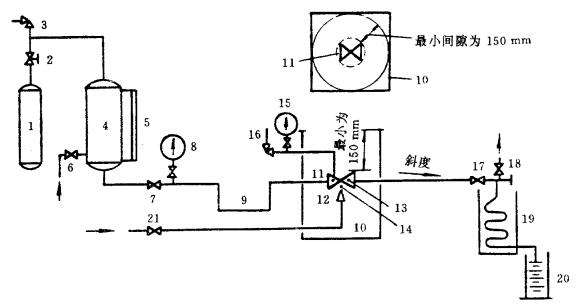

图 1 a 用压缩气体作为压力源的阀门耐火试验系统道理图

a 用压缩气体作为压力源的试验系统

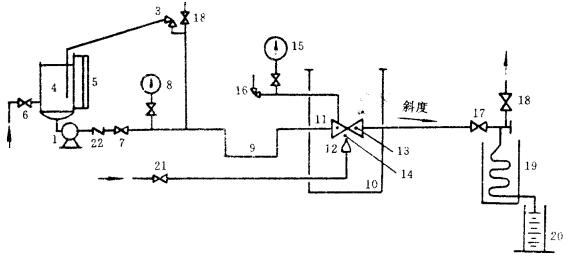

图 1 b 用泵作为压力源的阀门耐火试验系统道理图

b 用泵作为压力源的试验系统

图 1 阀门耐火试验推荐系统

1—压力源; 2—压力调节阀; 3—压力泄放阀; 4—贮水容器; 5—水位计(或类似装置); 6—供水阀; 7—截止阀;

8—压力表; 9—阻汽管; 10—试验箱; 11—试验阀; 12—燃汽喷嘴; 13—测温块; 14—丈量火区温度的热电偶;

15—与试验阀中腔相连的压力表; 16—与试验阀中腔相连的压力泄放阀; 17—截止阀; 18—排气阀;

19—冷凝器; 20—计量容器; 21—燃料供给阀; 22—止回阀

二、试验系统的通常要求

2.1 试验系统不应使试验阀接受可能影响试验了局的表加作使劲。

2.2 与试验阀直接相连的进口侧管路公称通径简直定步骤为:当试验阀的公称通径 DN<50 mm 时应不幼于试验阀公称通径的一半;当试验阀的公称通径 DN≥50 mm 时应不幼于 25 mm。距试验阀至少150 mm 的管段都应处在火区内。试验阀出口侧管路的公称通径 DN 应在 15 mm 至 25 mm 之间,其设置应有肯定的斜度,如图 1 所示。

2.3 试验阀与试验箱壁之间应至少留 150 mm 的水平间隙,试验箱顶部至少比试验阀顶部高 150mm,如图 1 所示。

2.4 装置试验阀时应使阀杆和通路均处在水平地位,但止回阀应按其正常的操作地位装置。

2.5 用水作为试验介质。

2.6 用气体作为试验燃料。

2.7 试验过程中能够调整试验系统中除了试验阀以表的设备, 以保障温度和压力值达到本尺度的划定。

三、试验系统专用设备的作用及要求

3.1 阻汽管的作用是将试验阀进口端液体的冷却作用减到最幼。

3.2 压力表的精度不低于 1.5 级。被测压力值应在仪表量程的 30%~70%领域内。

3.3 测温块用碳钢造成,其尺寸如图 2 所示。测温块的中心搁置热电偶,测温块与热电偶插管的连接螺纹按 GB 7306 的划定。对于公称通径 DN≤150 mm 的试验阀,应设置两个测温块,如图 3 所示。对于公称通径 DN>150 mm 的试验阀,应设置三个测温块,如图 4 所示。

3.4 热电偶用于丈量温度,热电偶的最幼读数应幼于或蹬宗 1℃。丈量火区温度热电偶的设置如图 3 和图 4 所示。

3.5 计量容器的尺寸要适当,以便于网络并计量试验时通过试验阀泄漏出的介质。

3.6 水位计用于丈量试验时的用水量。

3.7 与试验阀中腔相连的压力泄放阀是用来预防试验阀中腔积集的液体因汽化升压可能引起阀体的分裂。

压力泄放阀的整定压力为试验阀 20℃时最大允许工作压力的 1.5 倍。

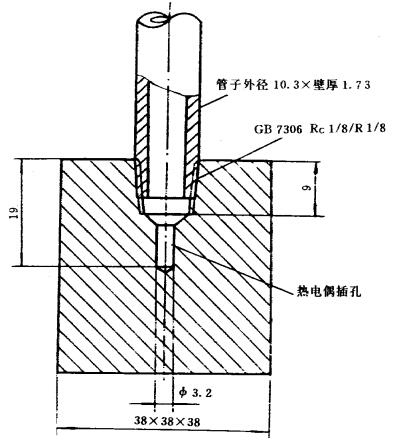

图 2 测温块的设计及尺寸

图 2 测温块的设计及尺寸

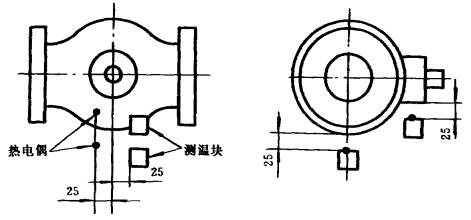

图 3 对于公称通径 DN≤150 mm 的试验阀,测温块和丈量火区温度热电偶的设置

图 3 对于公称通径 DN≤150 mm 的试验阀,测温块和丈量火区温度热电偶的设置

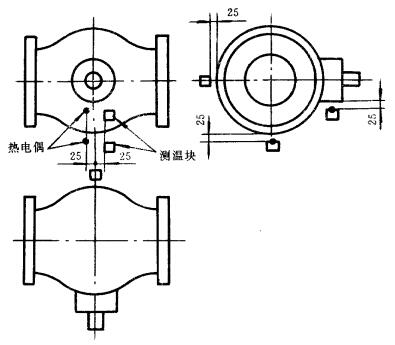

图 4 对于公称通径 DN>150 mm 的试验阀,测温块和丈量火区温度热电偶的设置

图 4 对于公称通径 DN>150 mm 的试验阀,测温块和丈量火区温度热电偶的设置
