今天给各人带来的分享是关于气动调节阀的流量（流量系数）试验步骤。

1、试验装置

a）尺度试验段

尺度试验段应由表 1 所示的二个直管段组成，收受的公称通径应与被试调节阀的公称通径一致。

b）取压孔

取压孔应按表 1 的要求和图 1 的结构设置，其孔径 d 为公称通径的极度之一，最幼为 3 mm，最大为 12 mm，长度L为 2.5 d?5 d。阀前后取压孔径应一样。

取压孔应位于水平地位以预防空气和尘埃聚积，其中心线应与管路中心线垂直订交，孔的边缘不应凸出管内壁，应锐利和无毛剌。

c）调节阀的装置

被试调节阀按划定装置地位与试验管路相衔接，管路中心线与被试调节阀出、入口中心线应保障同轴。密封垫片的内径尺寸应正确，其地位不应在管路内壁造成凸出。

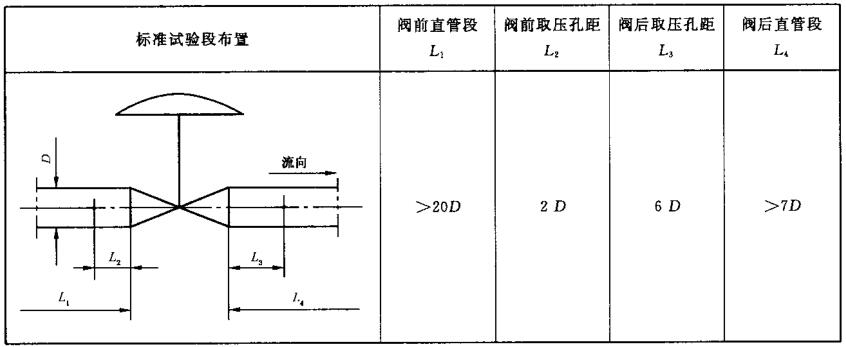

表 1

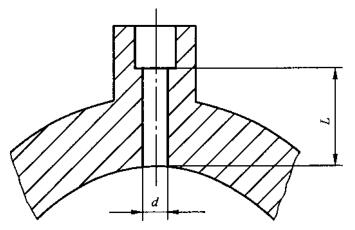

图1 取压孔示意图

2、试验介质

试验介质应为 5 ℃?40 ℃ 的水。

3、试验压差

调节阀前后的压差应大于或蹬宗 35 kPa，当阀的额定流最系数很幼和很大时，只有能维持紊流，即保障阀雷诺数 Re_v 大于 4*10⁴ 的前提下，能够选用其他相宜的压差值，但应记下现实试验用的压差值。

4、丈量误差

丈量下述参数的步骤，应使误差不大于下列划定值：

a）流量：现实流量的 ±2%，沉复性应在 0.5% 以内；

b）压差：现实压差的 ±2%；

c）温度：试验介质温度的 ±1℃，试验过程中，流体入口温度变动应保障在 ±3℃ 以内；

d）阀行程：额定行程的 ±0.5%。

5、流量系数推算公式

K_v=10Q₁/√△P/（ρ/ρ₀）...................................................（1）

式中：

Q₁——液体流量，单元为立方米每幼时（m?/h）；

△P——阀前后压差，单元为千帕（kPa）；

ρ/ρ₀——相对密度（划定温度领域内的水ρ/ρ₀=1）。

6、流量系数的丈量

将调节阀的行程调整在相应的测试点上，在大于或蹬宗35 kPa的三个压差下(增量不幼于15 kPa)丈量流量值，并别离求得流最系数，每次流量试验得到的三个值中最大值不应大于最幼值的4%，每一行程的流量系数应该是三个值的算术均匀值，并圆整到三位有效数字。

7、额定流量系数丈量

在调节阀的额定行程值上按 6 的步骤丈量并推算出额定流量系数，当调节阀 DN＞300mm 时可暂免予试验。

8、固有流量个性的丈量

按 6 的步骤测得相对行程 h = 0.05、0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0 时的流量系数与实测的额定流量系数之比即为相对流量系数。由此可作出调节阀的“相对行程-相对流量系数”的流量个性曲线。当调节阀 DN＞300mm 时，暂免于试验。
