今天给各人带来的分享是关于液压电磁换向阀的型式试验步骤之一的稳态试验。

1、液压电磁换向阀机能试验回路道理图
，见下图 1：

1——液压泵；2-1、2-2——溢流阀；3-1、3-2、3-3、3-4——压力表；4——被试阀；5——流量计；

6-1、6-2——单向节流阀；7——蓄能器；8——截止阀；9——温度计；10——单向阀；11、12——过滤器。

图 1 液压电磁换向阀试验回路道理图

2、液压电磁换向阀的稳态试验步骤

2.1 按“出厂试验”的划定
，试验全数项目
，并按以下步骤试验和绘造个性曲线图：

a）在压力损失试验时
，将被试阀 4 的阀芯置于各通油地位
，使通过被试阀 4 的流量从 0 逐步增大到试验流量
，其间设定几个丈量点（设定的丈量点数应足以描出流量-压力损失曲线）
，别离用压力表 3-1、压力表 3-2、压力表 3-3、压力表 3-4 丈量各设定点的压力。 绘出流量-压力损失由线（见图 2）

图 2 流量-压力损失曲线

b）在内泄漏量试验时
，将被试阀 4 的阀芯置于划定的丈量地位
，使被试阀 4 的 P 油口压力从 0 逐步增高到额定压力
，其间设定几个丈量点（设定的丈量点数应足以描出压力－内泄漏量曲线）
，别离丈量各设定点的内泄漏量；娉鲅沽Γ谛孤┝壳撸 3）

图 3 压力-内泄漏量曲线

2.2 工作领域试验：

便被试阀 4 的电磁铁满足 a）的划定。将被试阀 4 的阀芯置于某通油地位
，齐全打开单向节流阀 6-1（或节流阀 6-2）和溢流阀 2-2
，使压力表 3-2（或压力表 3-3）的批示压力为最低负载压力。而后
，使通过被试阀 4 的流量从 0 逐步增大到大于额定流量的某一最大设定流量（此最大设定流量各造作厂可凭据本厂的产品水平情况自定）
，其间设定几个流量点纪录各流量点所对应的压力表 3-1 的批示压力
，绘出图 4 所示的曲线 OD
，调节溢流阀 2-1 和单向节流阀 6-1（或节流阀 6-2）
，使压力表 3-1 的批示压力为被试阀 4 的额定压力。逐步增大通过被试阀 4 的流量
，被试阀 4 应均能换向和复位（对中）。当流量增大到某一值便被试阀 4 不能换向和复位为止。按此试验法
，直到最大设定流量。凭据上述试验中纪录的数据
，绘出图 4 所示的曲线 ABC。曲线 ABCDO 所包区域为被试阀4能正；幌蚝透次唬ǘ灾校 的工作领域
，曲线 BC 为转换域

沉复上述试验不少于 3 次
，绘出工作领域图（见图 4）

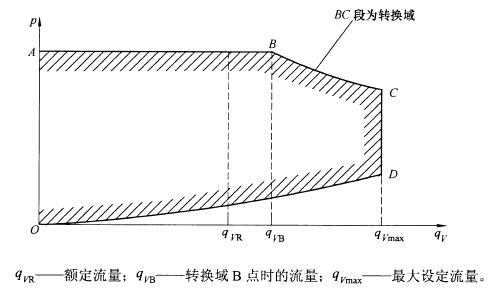

图 4 工作领域图

a）被试阀的电磁铁电压

出厂试验时
，被试阀电磁铁的工作电压应为其额定电压的 85%。

型式试验时
，应在电磁铁的额定电压下
，对电磁铁进行陆续激磁至其划定的最高不变温度。之后将电磁铁电压降至其额定电压的 85%（瞬态试验
，电磁铁的工作电压应为其额定电压
，再对被试阀进行试验。
