凭据有关尺度划定，气动管接头在进行脉冲振动试验后应进行泄漏试验。所以今天就一路把这种试验步骤一路分享给各人。

1、试验用气体介质：经过过滤度为50μm?75μm，分水效能不低于80%的空气过滤器处置的压缩空气。

2、试件装置

2.1 泄漏试验、耐压试验、沉复拆装试验、拉拔分离测试和额定压力验证测试的试件（指各种类型管接头）装置如图1所示。收受长度L≥10D。

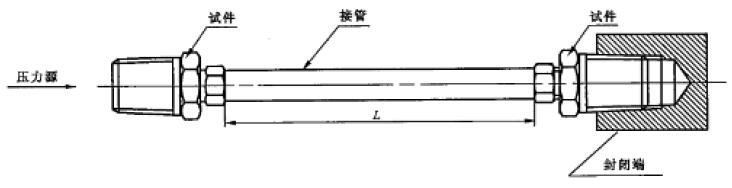

图 1 试件和收受衔接步骤示意图

2.2 试验用收受壁厚按试验压力要求确定。

3、气动管接头的泄露试验步骤

3.1 试件按 2 的划定装置。

3.2 试验使用切合 1 划定的压缩空气。

3.3 通入额定压实力体，保压 5min，应无泄露。

3.4 插入式管接头在交变温度前提下的泄漏测试步骤及其允许泄漏量（cm?/min）按ISO14743划定。

4、脉冲振动试验

4.1 试验在脉冲振动试验台上进行，试件装置如图 2 所示。

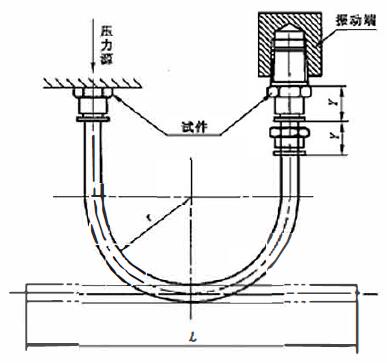

图 2 脉冲振动试验装置示意图

收受尺寸和曲率半径按表 1 划定。

表 1 收受表径、曲率半径、收受长度、振幅对照表

4.2 试验使用切合 1 划定的压缩空气。

4.3 以脉冲方式通入 60% 额定压力的气体，加压功夫和释压功夫均为 0.5s，其脉冲波形参考图 3。

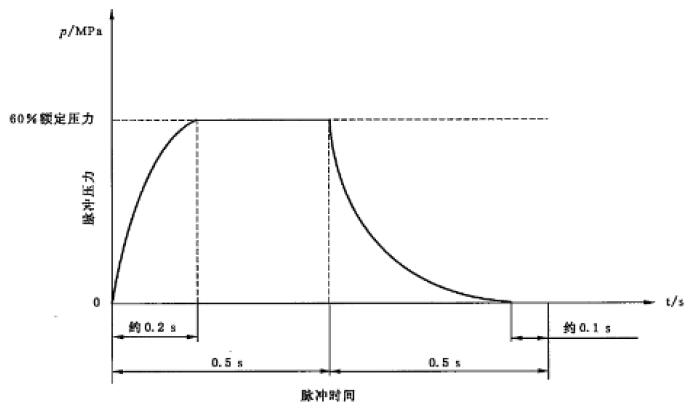

图 3 脉冲振动试验脉冲波形参考图

4.4 在施加脉冲压力的同时，对封关端施加轴向振动，振动频率为 1 Hz，振幅按表 1 划定。

4.5 累计振动 500 万次，不得出现松脱或败坏。

4.6 按 3 的划定进行泄漏试验。
