今天给各人带来的分享是关于电磁铁导套管的脉冲油压寿命试验的要求和试验步骤 。（若是您对用于下述试验的脉冲油压寿命试验设备感兴致，迎接与我们联系！电话：0755-8889 8859 QQ：459675648 。）
1、合用领域
该试验步骤合用于螺纹衔接型电磁铁导套管的脉冲油压寿命试验 。
2、几个有关的术语和界说、符号
2.1 术语和界说
下列术语合用于本文件 。
2.1.1 脉冲油压寿命试验 pulse pressure life test
在密封的压力腔内通入液压油，按特定的油液频率进行低压和高压交替冲击测试，实现划定的次数后检验产品能否达到要求的试验步骤 。
2.1.2 压力循环频率 pressure cycle frequency
在 1s 内进行低压和高压周期性交替齐全压力波形冲击测试的次数 。
2.1.3 循环试验油压 cyclic test pressure
周期性冲击的最高固定油液压强 。
2.2 符号
Ra——快率；N逐一压力循环频率；T1逐一持续功夫；T2逐一距离功夫；p逐一油压 。
3、试验要求
电磁铁的导套管应能接受不低于 1*106 次的脉冲油压寿命试验，脉冲油压的要求如下：
a）额定脉冲油压（RFP）为导套接受的公称油压；
b）循环试验油压（CTP）为 1.1 倍的额定脉冲油压（RFP）;
c）脉冲油压的循环频率 N，凭据分歧的产品确定为 2.5Hz～10Hz；
d）脉冲油压的峰值应大于 1.05 倍的 CTP（循环试验油压〉且幼于 1.1 倍的 CTP；
e）脉冲油压的最低值应幼于 5% 的 CTP；
f）脉冲油压持续功夫 T1 应节造在 0.4*（1000/N）以上；
g）脉冲油压距离功夫 T2 中在最低压力水平线下的功夫，应节造在 90% T1 以上 。
4、试验前提
4.1 测试设备
4.1.1 测试用液压油：46# 液压油，在测试温度下黏杜爪幼于 32mm?/s，并且不能对零件有侵蚀作用 。
4.1.2 所使用的设备应可能产生沉复的压力脉冲，并可能保障参数不变和温度根基恒定 。
4.1.3 在被测试的压力区域直接装置一个压力丈量装置 。
4.1.4 测试环境温杜爪在 -5℃～35℃；测试件在测试期间温度不能超过 60℃ 。
4.1.5 测试台应有足够的人身；ぷ爸，在设计和操作测试台时应采取专门措施以预防被测件失效后引起的粉碎和中伤 。
4.2 测试筹备
4.2.1 允许对测试件适当加工以方便在脉冲循环测试中的装置，但是，这样的更改和加工不应提高压力腔的耐压能力 。
4.2.2 允许卸油口或低压口（不属于高压腔区域）无背压，维持大气压力，接油箱回油 。
4.2.3 从试验回路和压力腔内排除所有空气 。
4.2.4 当同时测试多个试样时，应保障各个压力腔的负载压力相称 。
4.2.5 在试验过程中，若是密封件、联结件等失效必要更换，应确保更换前后的预紧力一样 。
4.3 试验规定
试验的导套管至少为 5 件 。5 件均合格，能力以为脉冲油压寿命试验合格，若有一件不合格，允许对该项目按原数量加倍复试，若复试中全数合格，则仍可以为脉冲油压寿命试验合格，若再出现一件不合格，则应分析原因，采取技术措施沉新进行该项试验，直至试验合格 。
5、试验步骤
5.1 脉冲的最低测试压力应幼于 5% 的 CTP，每次脉冲的最高测试压力应大于 1.05 倍的 CTP 且幼于 1.1 倍的 CTP 。
5.2 压力升高快率 Ra 不能超过 5500bar/s 。其值能够通过丈量压力上升曲线的直线段的两点获得，一点为 15% 的 CTP 处，另一点为 85% 的 CTP 处 。升高快率的变动不能超过 50% 。
5.3 压力脉冲持续功夫T1应节造在 0.4*（1000/N）以上，当测试数据是为了保障另一个数值时，T1 的值能够适当变动，但应节造在 ±10% 领域内 。T1 的天堑能够通过 95% 的 CTP 线与压力上升曲线及降落曲线的交点来确定（见图 1） 。

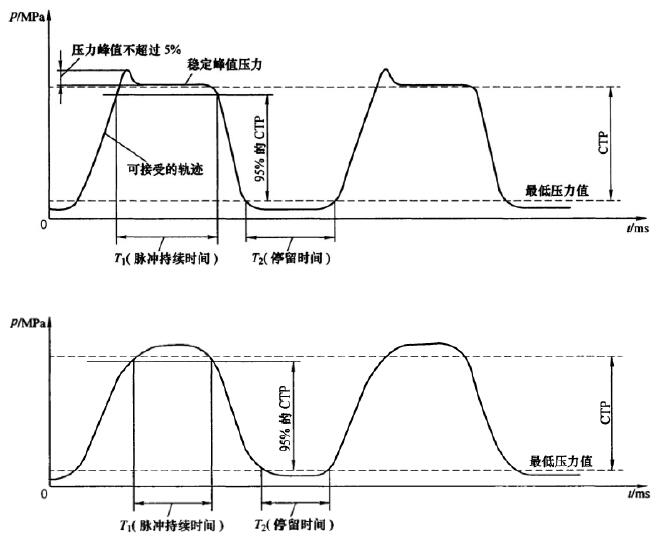

图 1 合格的压力波形
5.4 脉冲距离功夫 T2，即在最低压力水平线下的功夫，应节造在 T2＞90%T1 。
5.5 压力波形可以为肆意状态，但尖峰压力不能超过不变波峰压力的 5%，如图 2 所示 。
图 2 不成以接受的压力波形
6、试验了局判定
电磁铁经过 1 000 000 次循环脉冲油压试验后，无导套管断裂、裂纹和显著漏油景象 。
