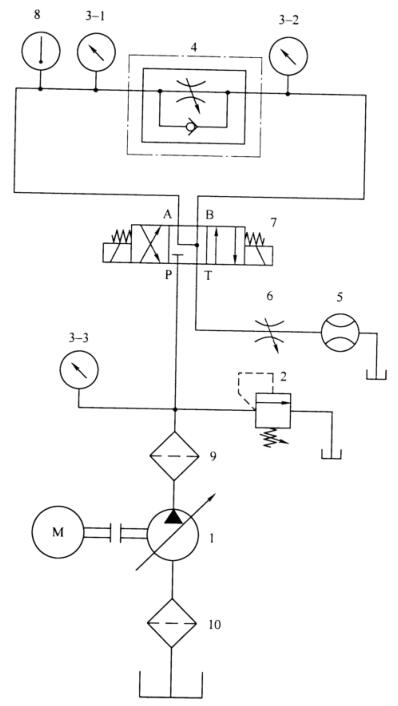

凭据有关尺度划定，液压节流阀的型式试验项目有 3 个，别离是全机能出厂试验、流量-压差个性、调节力矩。液压节流阀的机能试验回路道理见下图 1 所示，各项机能具体试验步骤如下：

1——液压泵
；2——溢流阀
；3-1、3-2、3-3——压力表
；4——被试阀
；5——流量计
；

6——节流阀
；7——电磁换向阀
；8——温度计
；9、10——过滤器。

图 1 试验回路道理图

1、全机能出厂试验

按“液压节流阀出厂试验”的划定试验全数项目（液压节流阀的出厂试验项目与试验步骤在前面已经分享过），并按以下步骤试验和绘造个性曲线图：

a）在内泄漏量试验时，使被试阀 4 的进口压力从 0 逐步增高到额定压力，其间设定几个测位点（设定的丈量点数应足以描述出进口压力-内泄漏曲线），逐点丈量被试阀 4 的内泄漏量，绘造进口压力-内泄漏量曲线（见图 2）

图 2 进口压力-内泄漏量曲线

b）在正向压力损失时，使通过被试阀 4 的流量从 0 逐步增大到试验流量，其间设定几个丈量点（设定的丈量点数应足以描述出流量-正向压力损失曲线），逐点丈量被试阀 4 的正向压力损失，绘造流量-正向压力损失曲线（见图 3）

图 3 流量-正向压力损失曲线

c）在反向压力损失时，使反向通过被试阀 4 的流量从 0 逐步增大到试验流量，其间设定几个丈量点（设定的丈量点数应足以描述出流量-反向压力损失曲线），逐点丈量被试阀 4 的反向压力损失，绘造流量-反向压力损失曲线（见图 4）。仅单向节流阀和单向节流截止阀绘造此曲线。

图 4 流量-反向压力损失曲线

2、流量-压差个性

把被试阀 4 调节至大、钟注幼三个开度地位（大开度系指被试阀 4 全开时的开度
；幼开度系指被试阀4进口压差为工作压力领域最低值，通过的流量为流量调节领域最幼值时的开度
；中开度系指被试阀 4 在大、幼开度之间靠近中央值时的开度），别离调节溢流阀 2 和节流阀 6，使通过被试阀 4 的流量从 0 逐步增大到试验流量，其间设定几个丈量点（设定的丈量点数应足以描述出流量-压差个性曲线），逐点丈量流量变动时压差变动的有关个性，绘造流量-压差个性曲线（见图 5）

图 5 流量-压差个性曲线

3、调节力矩

齐全打开节流阀 6，调节变量泵 1、溢流阀 2 和被试阀 4，使波试阀 4 的进口压力为额定压力，并使通过被试阀4的流量为试验流量（调定后，溢流阀 2 不得有油液通过）。而后，调节被试阀 4 至全开地位，再从全开地位调至进口压力为额定压力的地位（被试阀 4 调节过程中进口压力产生变动），其间设定几个丈量点（设定的丈量点数应足以描述出进口压力-调节力矩个性曲线），使劲矩丈量仪逐点丈量被试阀4调节过程中的调节力矩，绘造进口压力-调节力矩个性曲线（见图 6）

图 6 进口压力-调节力矩个性曲线
