今天给各人带来的分享是关于液压支架用软管及软管总成（以下简称软管总总）的脉冲试验步骤。（若是您对有关的脉冲试验装置感兴致，迎接与我们联系！电话：0755-8889 8859.）

凭据有关尺度划定，软管总成的脉冲试验工作液温度允许从冷态（室温）起头，工作液为高含水液压液时温杜爪节造在（35±4）℃领域
；工作液为20号机械油时温杜爪节造在（93±5）℃领域。具体试验步骤法式如下：

1、软管总成试验装置的参考液压回路道理图见图 1。

图 1 软管总成试验装置的参考液压回路道理图

2、脉冲试验频率为 0.5~1.25Hz（30~75 次/min），脉冲试验压力为设计工作压力（见表 1、表 2）的 133％，脉冲次数应不少于 20 万次。

表 1 钢丝编织软管机能参数

表 2 钢丝缠绕软管机能参数

3、脉冲压力波形应切合图 2 的要求。

图 2 脉冲压力波形

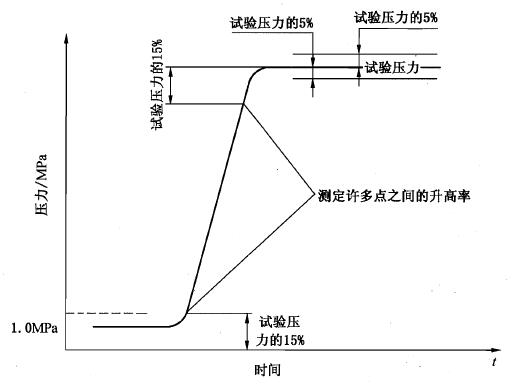

4、在脉冲压力 15％~85％ 的压力领域内，升压快率应为 350~700MP/s，见图 3。

图 3 脉冲试验压力上升快率测定步骤

5、脉冲试验软管弯曲水平和自由长杜爪切合表 3 要求。

表 3 脉冲试验软管弯曲水平和自由长度

6、公称内径幼于或蹬宗 22ｍｍ 时弯曲 180°，使其两端头处于统一平面，相距为最幼弯曲半径的两倍，允差为 5％。公称内径大于 22ｍｍ 时弯曲成 90°。试验衔接图见图 4。

公称内径幼于或蹬宗 22ｍｍ ａ）弯曲 180°	公称内径大于 22ｍｍ ｂ）弯曲 90°

d——软管公称表径
；r——软管最幼弯曲半径。

图 4 软管脉冲试验衔接图

7、在达到划定的脉冲次数之前，试件不应有泄漏或其他异常景象。若是接头拔脱或靠近接头 25ｍｍ 领域内软管产生粉碎，视作软管总成的败坏，并纪录失效大局、部位和试验压力。

8、如脉冲试验由于不成预防的原因
； 24h 以上，沉新起头试验时，在接头衔接处可能会出现轻微渗漏，这一景象如在 30min 内自动隐没，则不视为试验失效。

9、纪录粉碎时的周期数，如未产生粉碎则纪录所实现的周期数。
