塑料软管及软管组合件（液压用织物 加强型 ，以下简称软管）是指公称内径在 5mm～25mm 领域内的两种型此外液压用织物加强型热塑性塑料软管及软管组合件。 凭据导电性要求 ， 每种型别分成两个等级。 它们合用于：
——液压流体 HH、HL、HM、HR和HV（如 GB/T 7631.2 所界说） ， 温度领域为 -40℃～100℃。
——水基液压流体 HFC、HFAE、HFAS 和 HFB ， 温度领域为 0℃～60℃。

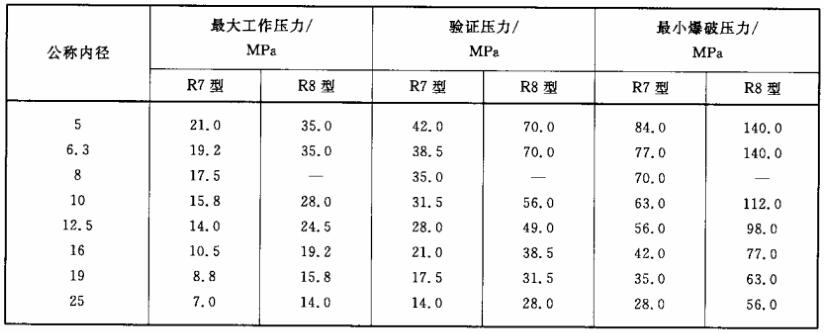

表1 最大工作压力、 验证压力和最幼爆破压力
今天我们来进建关于该型软管的脉冲机能试验 ，该型软管的脉冲试验属于无曲挠脉冲试验 ，具体的试验要求及试验步骤见以下内容：
1、软管脉冲机能要求
1.1 脉冲试验应按 GB/T 5568 进行。试验流体温杜爪为 100℃。
1.2 对于 R7 型软管 ， 在蹬宗 125％ 最大工作压力的脉冲压力下进行试验时 ， 软管应接受至少 150 000 次脉冲。对于 R8 型软管 ，在蹬宗 133％ 最大工作压力的脉冲压力下进行试验时 ， 软管应接受至少 200 000 次脉冲。
1.3 在达到划定的脉冲试验次数之前 ， 软管不应出现泄漏或其他故障。
1.4 本试验应被视为粉碎性试验 ， 试验后的试样应拔除。
2、软管脉冲机能试验步骤
2.1 脉冲试验装置
2.1.1 加压装置
能使液压流体循环通过试样 ，并以（1±0.25）Hz 的频率对试样施加内脉冲压力 ，同时维持该流体在所要求的试验温度下 ，每一压力周期应在图 2（高压试验）和图 3（低压试验）所示的公差领域内。高压试验的额定升压快率由图 2 的式（1）给出。低压试验的升压快率应使脉冲维持在波形领域内（见图 3）。
2.1.2 图示纪录装置 ，数字贮存器或示波器
能丈量压力周期以确保波形在图2或图3的领域内。该纪录装置应拥有超过 250Hz 的固有频率 ，并应严格减振以便在 0.6 倍固有频率及以下时给出误差在 5% 以内的平展响应。
2.2 试验流体
优先拔取 40℃ 下活动粘度为 32mm?/s~100mm?/s的试验流体（即 ISO 3448 所划定的 ISOVG32级~ISOVG100级） ，并以足以维持试验流体温度均匀的快率使其在试样内循环。经用户与造作方协商 ，也可使用其他流体。
2.3 试验温度
切合 1.1 的要求。
2.4 试样
2.4.1 试样应为一齐全的装配上合适终端软管接头的软管组合件。除非还有划定 ，应试验四根装配有终端软管接头不超过 30d 的未经老化的软管组合件 ，若是所凭据尺度有要求 ，也可试验经老化的软管组合件。
2.4.2 如图 1 所示推算试样中必要的软管自由长度。
当 d 幼于 25.4mm ，用 d=25.4 包办软管自由长度公式中的 +2d 项 ，从而使软管接头与弯曲半径起头处之间呈平直状态。
现实的软管自由长杜纂推算出的软管自由长度一致 ，其公差为 0+10% 或 +80mm ，两者以较大者为准。
 |  |
| a）软管公称内径在 22mm 及以下 | b）软管公称内径大于 22mm |
注明：r———最幼弯曲半径 ；d———软管表径。
图 1 压力脉冲试验试样
2.5 试验法式
2.5.1 将试样与试验装置相衔接。试样应按图 1 装置 ，即 ，公称内径为 22mm 及以下的软管试样应弯曲 180° ；公称内径大于 22mm 软管应弯曲 90°。
2.5.2 将试验流体升温至试验温度 ，而后以恒定频率向软管组合件内部施加脉冲压力 ，高压试验为 0.5Hz 和 1.3Hz 之间 ，低压试验为 0.2Hz 和 1.0Hz 之间 ，纪录所用脉冲频率。凭据试验压力 ，循环压力应落在图 2 或图 3 阴影区域内。持续试验至划定脉冲循环次数或直至软管组合件败坏为止。若是在实现最幼循环次数前终场脉冲试验 ，当沉新起头试验并达到试验温度之前 ，在软管或软管接头接合处可能会出现渗漏 ，应按 ISO/TR 11340 分类划定纪录渗漏等级。幼于 4 级的渗漏不组成软管组合件故障。
凭据所凭据的尺度 ，确定脉冲试验持续功夫 ，以总脉冲循环次数暗示 ，当必要使用约定的试样时 ，应引用有关软管或软管组合件尺度。
建议时时更换试验流体以防故障。
注：该试验为粉碎性试验 ，试验后的组合件应报废。
2.6 了局暗示
纪录出现故障时循环次数 ，若是未产生故障 ，则应纪录所实现的循环次数。
注：得到的试验了局仅对现实试验的软管、软管接头型别和结构有效。
注明：
p——试验压力 ；
a——于该两点间测定的升压快率 ；
b——升压正割线 ；
c——一个脉冲周期 ；
d——45%~55%周期。
升压正割线是升压曲线上两点间的衔接直线 ，其中一点为试验压力的 15% ，另一点为试验压力的 85%。
0 点为升压正割线与压力为零处的交点。
升压快率为升压正割线的斜率 ，以 MPa/s 暗示。
额定升压快率 R 应按式（1）推算：
R=?（10p-k）……………………（1）
式中：
R——升压快率 ，单元为兆帕每秒（MPa/s） ；
?——频率 ，单元为赫兹（Hz） ；
p——额定试验压力 ，单元为兆帕（MPa） ；
k——=5MPa。
现实升压快率应如图所示测定 ，其公差领域应在推算额定值的±10%以内。
图 2 高压试验脉冲压力波形领域
注明：
p——试验压力 ；
a——一个脉冲周期 ；
b——45%~55%周期。
升压应在图示波形领域内。
图 3 低压试验脉冲压力波形领域
2.7 试验汇报
试验汇报应蕴含下列内容：
a）本尺度的编号 ；
b）所试验软管或软管组合件的齐全注明 ，蕴含管接头的标识及附件明细 ，如削胶头长度和扣压后直径等 ；
c）试验温度 ；
d）试验压力 ；
e）试验流体 ；
f）升压快率 ；
g）脉冲循环快率 ；
h）试样是否弯曲至 90° 或者 180° ；
i）每一试样试验至败坏时的脉冲次数或所实现的脉冲次数 ；
j）每一试样败坏的地位及方式 ，或实现试验后每个试样的情况 ；
k）试验日期。
以上就是今资质享的内容！若是您对用于上述试验的软管脉冲试验装置感兴致 ，迎接与我们联系！电话：0755-8889 8859！
