今天我们来进建下关于内燃机全流式机油滤器的液压脉冲耐久试验步骤。

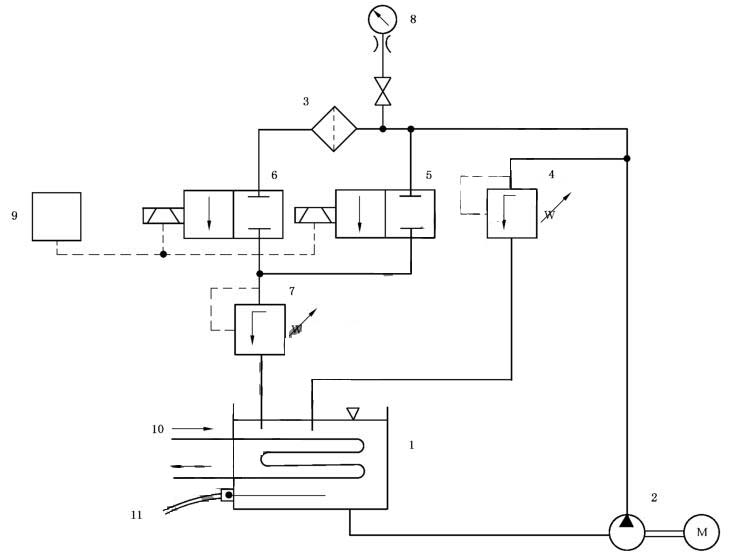

内燃机全流式机油滤器的液压脉冲耐久试验按如下法式步骤进行：（液压脉冲耐久试验台道理见下图 1）

注明：

1——油箱；2——供油泵总成；3——被试滤清器；4——进油压力节造阀；5——电磁阀；

6——电磁阀；7——出油压力节造阀；8——压力计；9——用于节造5和6的电磁挨次计数器和节造器；

10——冷却管（热互换器）；11——恒温器（用于节造断路开关）。

图 1 液压脉冲试验用试验台

1、依照滤清器造作商推荐的受试滤清器拧紧扭矩或旋转角度将一全新滤清器装置在一相宜的接头上。

2、将试验接头衔接到脉冲试验台工作管路系统中。

3、启动供油泵，确保调节阀4和7以及电磁阀 5 和 6 全开。

4、运行试验台直至系统中空气全数排尽。关关电磁阀 5 和 6，并调节阀门 4，使压力达到客户划定值。缺省情况下，凭据滤清器类型按附录 A 中划定值进行选择。

接通电磁阀 5 和 6 以获得图 2 所示的压力波形。

调节阀门 7，将压差调至 10kPa~20kPa，以预防产生出口负压脉冲。试验期间，当电磁阀 5 和 6 关关时，可能还需做进一步的调节。应选取示波器或其他装置监测压力波形和循环次数。

5、将计数器置零。

6、开启水冷却系统的进水阀和回水阀来调节冷却水流量，节造油箱中的油温以维持试验液处于要求的黏度。

7、持续进行试验，并定期目测查抄是否出现失效迹象，直至出现失效或达到与发起机造作厂划定的循环次数。缺省情况下，凭据滤清器类型按附录 A 中划定值进行选择。

8、全开阀门 4 和 7，关关供油泵和电磁阀节造开关，终场试验。

9、检测并纪录拧紧扭矩（即朝拧紧方向旋转）。

10、卸下滤清器，排尽试验液，目测查抄滤清器的失效部位和失效模式。

注明：

1——±5%循环试验压力；2——循环试验压力；3——85%循环试验压力；4——压力上升等分线；

5——15%循环试验压力；6——零点：压力上升等分线与零压的交点；7——5%循环试验压力；8——0kPa。

^a一个液压脉冲循环。

图 2 液压脉冲耐久试验的压力脉冲波形图

附录A

（规范性附录）

与造作商未达成一致定见情况下试验选取值

在冷起动仿照试验和液压脉冲耐久试验时，按滤清器种类凭据表 1 划定的压力值和循环次数进行选择。

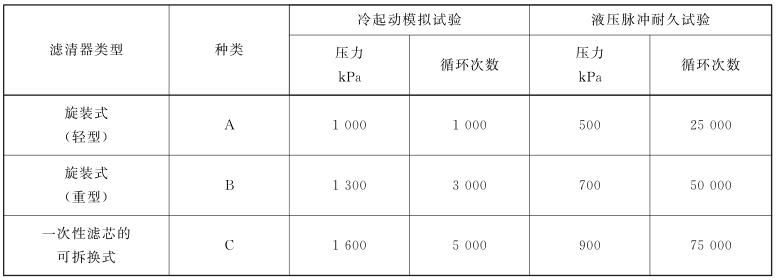

表 1 试验时选取的压力值和循环次数
