今天给各人带来的分享是关于铝合金无缝气瓶（以下简称“铝瓶”）的未爆先漏试验的内容，若是您对用于该试验的气瓶压力循环试验设备及气瓶水压试验设备感兴致，迎接联系PP电子！
1、要求
1.1 未爆先漏试验步骤分为压力循环和加压泄漏两种，可选取其中一种试验步骤进行 。
1.2 试验应选择筒体现实壁厚靠近设计壁厚的铝瓶，其壁厚应不超过筒体设计壁厚的 1.15 倍 。
2、取样
2.1 取样数量
抽取 2 只铝瓶进行试验 。
2.2 造样
别离在 2 只铝瓶筒体表表表中部最幼壁厚处加工一条纵向缺点，缺点长度 L0 不幼于 4 倍筒体设计壁厚 。用于加工缺点的刀具厚度约为12.5mm，顶角为 45°?60°，刀尖顶角半径 rc 为 0.25mm±0.025mm 。当铝瓶筒体公称表径幼于或蹬宗 140mm时，刀具切削直径（2Rc）为 20mm 。当铝瓶筒体公称表径大于 140mm 时，刀具切削直径（2Rc）为30mm 。缺点深杜爪不幼于缺点处实测厚度的 60% 。缺点和刀具示定见图 1 。

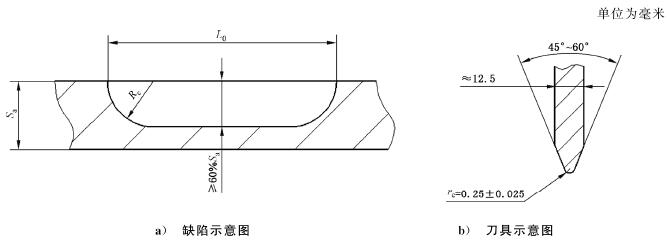

图 1 缺点和刀具示意图
3、压力循环
3.1 试验步骤
按“压力循环试验步骤”进行压力循环试验，循环快率应不超过 5 次/min，循环压力上限应不低于 2/3ph*（Sa/S） 。
3.2 合格指标
3.2.1 压力循环至瓶体失效，瓶体不应产生爆破，且丈量的泄漏缺点总长度不超过 1.1L0，则铝瓶通过试验 。
3.2.2 若是压力循环试验过程中，裂纹扩大偏离径向,可沉新取 2 只铝瓶进行试验，若是其中肆意 1 只铝瓶不合格，则铝瓶未通过试验 。
3.2.3 直径和压力不大于已通过试验的铝瓶，可不进行此项试验 。
4、加压泄漏
4.1 试验步骤
按“水压试验步骤”进行加压泄漏试验，加压功夫不少于 1min 至 2/3ph*（Sa/S），保压 10s，续续升压至泄漏 。
4.2 合格指标
4.2.1 丈量的泄漏缺点总长度不超过 1.1L0，则铝瓶通过试验 。
4.2.2 若是铝瓶泄漏，且泄漏压力幼于 2/3ph*（Sa/S），则沉新拔取 2 只铝瓶加工一条幼于上述试验深度的缺点，再进行试验，试验了局均切合 4.2.1 的划定，则铝瓶通过试验 。
4.2.3 若是铝瓶爆破，且爆破压力大于 2/3ph*（Sa/S），则沉新拔取 2 只铝瓶加工一条大于上述试验深度的缺点，再进行试验，试验了局均切合 4.2.1 的划定，则铝瓶通过试验 。
