今天给各人带来的分享是关于液压造动软管总成的屈挠委顿试验步骤。该步骤合用于汽车（含摩托车）及挂车使用的液压造动软管及造动软管接头和造动软管总成进行屈挠委顿机能试验。

1、试验设备

试验设备重要由动弹部门和固定部门组成，设备示意图见图 1。动弹部门由可动水平连杆及转盘组成，可动水平连杆的两端通过轴承垂直装置在转盘上，转盘的中心与轴承的中心相距 101.6mm，固定部门为可调的非动水平连杆，非动水平连杆平行于和转盘中心在统一水平面内的可动水平连杆，两个水平连杆上都装有可平行装置造动软管总成的若干个接头。转盘以 800r/min±10r/min 的快率旋转时，固定在可动水平连杆上的造动软管端部也以此快率动弹，形成 203.20mm±0.25mm 的圆形轨迹，而造动软管的另一端则固定不动？啥搅松系慕油肥欠夤氐，而非动水平连杆上的接头应与液压源连通，试验设备的液压源容积及管路设置不允许影响试验了局，试验中当造动软管败坏而压力降落到设定值时，试验设备应可能自动；，同时纪录运行功夫及；惫苈分械南低逞沽。

2、试验筹备

试验筹备如下：

a）拆之表部的附件，如护套、装置支架和日期环带等；

b）将软管总成置于垂直状态，在软管总成的下端悬挂 576g±3g 的砝码，用一游标卡尺或类似的量尺丈量软管总成的自由长度，并予以纪录，精确到 0.5mm；

c）将造动软管总成装置在屈挠委顿试验机上，其最幼自由长度及松弛量应切合表 1 中划定的数值，并丈量如图 2 所示平行于转盘轴线的投影长度。

表 1 自由长度和松弛量 _{（单元为毫米）}

注明：1——转盘；2——可动水平连杆；3——固定水平连杆。

图 1 屈挠委顿试验机示意图

注明：L1——自由长度；L2——屈挠委顿试验长度；L3——松弛量；L4——100mm。

图 2 松弛量调整装置

3、试验法式

试验法式如下：

a）对管路系统施加静压力为 1.62MPa±0.10MPa 的划定试验介质，并从系统中排出所有气体；

b）驱动转盘，使其以 800r/min±10r/min 的快率旋转；

c）当造动软管总成因泄漏引起压力降落时，应终止试验，纪录造动软管总成压力降落时的运行功夫和压力，该运行功夫为屈挠委顿寿命功夫。

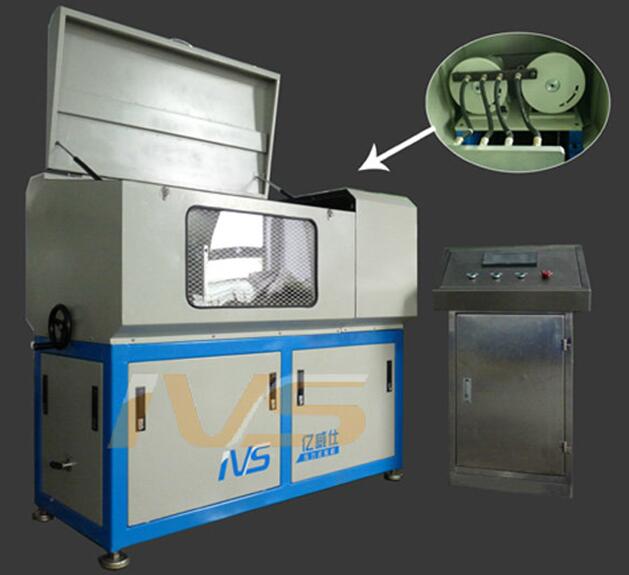

以上就是今天的分享！若是您对用于上述试验的液压造动软管总成屈挠委顿试验机感兴致，迎接与我们联系！
