液压滤芯进行抗流动委顿个性的主张是为了测试滤芯招架由于系统中周期性的流量变动而造成结构性粉碎的能力，测试按以下试验步骤进行。

1、按 GB/T 14041.1 对滤芯进行结构齐全性验证。

2、没有通过 GB/T 14041.1 尺度验证的滤芯不再进行后续试验。

3、将未装滤芯的被试过滤器壳体装置在流动委顿试验台（流量能够在 0L/min 至额定流量之间进行变动，见图 1 和图 2 所示）上。

注明：

X——功夫，单元为秒（s）；

Y——压差，单元为千帕（kPa）；

1——现实的试验压差，单元为千帕（kPa）；

T——一个流动委顿试验循环周期，单元为秒（s）；

p_L——低压差值（p_L≤10%p_U）；

p_U——高压差值（p_U 的改观领域是±10%）；

T_R——压差上升功夫（T_R=（15±5）%T）；

T₁——最大压差的维持功夫（T₁=（35±5）%T）；

T_F——压差降低功夫（T_F=（15±5）%T）；

T₂——没有压差的功夫（T₂=（35±5）%T）。

图 1 流动委顿循环试验波形图

4、绘造过滤器壳体的压差（△p_H）-流量（ｑ）曲线。在指定的试验温度下，确定过滤器壳体在 25%～100% 额定流量下的压差值，进行纪录。

5、将被试滤芯装入被试过滤器壳体。

6、在与 4 中一样的流量下，凭据预设的滤芯最大压差（△p_E）值和过滤器壳体压差值（△p_H）的和，推算出相应流量下的最大总成压差（△p_A），纪录推算了局并绘造出压差（△p_A）-流量（ｑ）曲线。

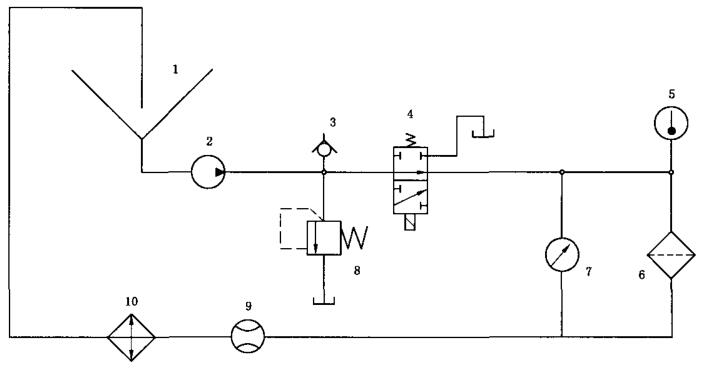

1——传染物注人丁；2——试验泵；3——预备的试验传染物注人丁；4——电磁换向阀；5——温度传感器；

6逐一被试过滤器；7——压差传感器；8——安全阀；9逐一流量计；10逐一热互换器。

注：图中的试验回路经过简化，只蕴含执行本尺度所需的最根基元件Ｄ芄黄揪荼匾龀ざ畋淼脑或回路（例如一个清洁过滤器回路）。

图 2 典型的滤芯流动委顿试验回路

7、增长试验传染物直至被试过滤器达到最大总成压差（△p_A）。

注 1：在 25% 的额定流量下，滤芯要达到最大压差将必要更多的试验传染物。然而，由于流量的颠簸产生的反吸附效应会使原先吸附在滤芯上的颗粒传染物沉新脱离，建议注入传染物时，系吐澉量节造在最幼或适中的值（如 25% 或其他百分比的流量），直至达到最大总成压差。这种注入传染物的方式能够最大限度地降低整个试验期间的传染物注入总量，由于反吸附效应造成的压差降低能够通过流量的增长来调节，不用参与更多的传染物。

当被试过滤器进出口压差达到最大总成压差，即可进行流动委顿循环试验，但在进行步骤 8 之前，要确保循环计数装置归零。

初始阶段，每次试验传染物的增长选取一样的方式，建议每次的传染物增长量节造在滤芯预估纳污容量的 5% 左右。必要时能够适本地调整传染物注入量的大幼。

注 2：试验能够在必要的时辰中断或沉新起头。若是试验中断，大无数情况下必要额表增长传染物以使被试过滤器沉新达到最大总成压差。

8、起头滤芯的流动委顿试验。在每个流动委顿循环周期内，流过滤芯的流量都从 0L/min 上升到 25%～100% 额定流量（选定一个相宜的流量），而后再降落到 0L/min，并保障压差-功夫的变动曲线切合图 1 的划定。流动委顿试验的换向频率节造在 0.2Hz～1Hz（含）中的一个恒定值，按表 1 要求节造其误差。

表 1 仪器丈量精度和试验前提允许变动领域

必要时能够通过调节安全阀来维持被试过滤器的最大总成压差，其改观领域节造在 ±10% 以内，见图 1 中的曲线。试验过程中为了维持被试过滤器的压差，必要定期地参与传染物。

9、试验时，要随时监测并节造被试过滤器的最大总成压差，能够通过在 25%～100% 额定流量领域内增大或削减流量节造此压差值。

10、按指定的流动委顿循环次数进行试验。

11、至少要采集一条拥有代表性的如图 1 所示的压差-功夫轨迹曲线。

12、按 GB/T 14041.3 的要求对滤芯进行抗分裂性试验。若是不作要求，抗分裂性试验之前的冒泡点试验能够省略。
