快换式气动管接头是一种用于气动系统中
，不必要工具或专门装置能急剧衔接或断开气路的快换接头。今天我们来进建该型管接头的机能试验步骤。

1、试验前提按 JB/T 7056 的划定。

2、试件装置

2.1 结构刚度和强度试验
，衔接时的泄漏试验的试件为接头总成带单向阀端接压力源
，另一端封关。

2.2 断开时的泄漏试验的试件为单向阀的插头或插座接压力源。

3、试验装置

3.1 试验装置示意图见图 1~图 4。试验装置应设有卸压和防爆系统
，以保障试验安全。

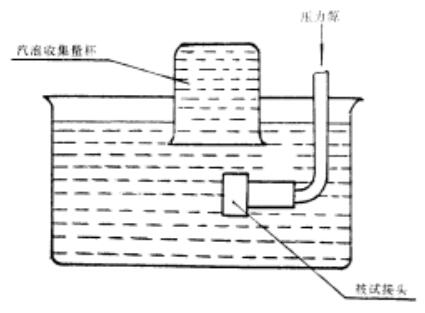

图 1 接头断开时的泄漏试验装置

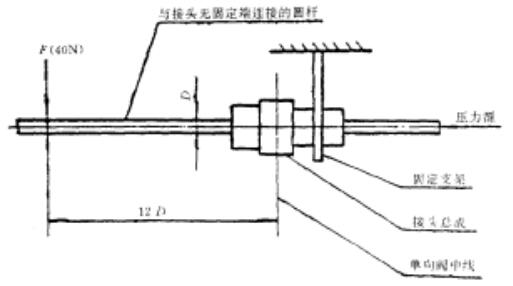

图 2 接头衔接时泄漏试验装置

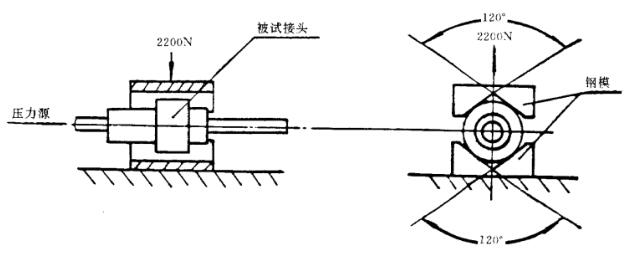

图 3 径向强度试验装置

图 4 轴向强度试验装置

3.2 丈量用仪器仪表的系统误差按表 1 的划定。

表 1

4、试验项目

4.1 流量个性

试验步骤按 GB/T 14513 划定。

4.2 泄漏试验

4.2.1 接头断开时的泄漏试验

试验在图 1 所示的装置上进行
，试件按第 2.2 条划定装置
，在图示地位施加一径向力 40N
，通入气体压力为公称压力
，保压 5min
，不得出现泄漏。

4.3 耐压试验

按 JB/T 7056 的划定。

4.4 结构刚度和强度试验

4.4.1 径向刚度试验

试验在图 3 所示的装置上进行。试验件按第 2.1 条划定装置。通入气体压力为公称压力
，在图示地位施加径向力 F=2200N。维持 1min
，不得出现断开或败坏。按第 4.2.2 条的划定进行泄漏检验。

4.4.2 轴向强度试验

试验在图 4 所示的装置上进行
，试验按第 2.1 条划定装置。通入气体压力为公称压力
，在图示地位施加轴向力 F=2200N
，维持 1min
，不得出现断开或败坏。按第 4.2.2 条的划定进行泄漏试验。

4.5 表观质量检验

按 JB/T 7056 的划定。

以上就是今天的分享！若是您对用于上述试验的管接头机能试验装置感兴致
，迎接与我们联系！
