今天给各人带来的分享是关于全液压转向器配套阀 优先阀（以下简称优先阀）的试验项目与试验步骤，合用于以液压液油或机能相当的其他矿物油为工作介质的优先阀，不合用于其他类型的优先阀。
1、气密性查抄
优先阀的气密性查抄应在机能试验前进行。
在被试优先阀内腔充斥 0.55MPa 以上压力的干净气体，浸没在含有防锈职能的溶液中停顿 15s 以上功夫，观察有无气泡产生。
2、出厂试验
出厂试验项目有以下 6 项，对应的试验步骤见以下内容。
2.1 转向溢流阀启关个性（必试）
试验油路拜见图 1，将溢流阀 2 的转向溢流阀开启压力调至比被试阀 4 的高 2MPa；将节流阀 6-1、节流阀 6-3 调到全开状态；
将转向溢流阀开启压力调至出厂调定值，调节节流阀 6-2，逐步增长 CF 油路压力，纪录 T 油口溢流量为 1L/min 时 CF 油路的压力 Pk 值，持续调节节流阀 6-2，增长 CF 油路压力，直至压力值不再上升为止，纪录此时 CF 油路的压力值 Rt；调节节流阀 6-2，纪录 T 油口溢流量降落至 1L/min 时 CF 油路的压力 Pb 值，全关至全开反复试验，不少于 3 次，并推算出开启率和关合率。
2.2 内表密封（必试）
将节流阀 6-2 调至全开状态，关关节流阀 6-1、节流阀 6-3，调节溢流阀 2，使被试阀 4 的入口压力达到最高入口压力的划定值的 1.5 倍，维持压力 5min，观察表泄漏情况。
2.3 压力损失（抽试）
将节流阀 6-1、节流阀 6-2 调至全开状态，关关节流阀 6-3，将被试阀的 EF 油口与 Ls 油口连通，被试阀 4 的入口流量不超过最大入口流量的 5%，纪录此时 P 油口与 EF 油口之间的压差，逐步增长被试阀 4 的入口流量，直至达到最大入口流量的划定值，纪录 P 油口与 EF 油口间的压差；
将节流阀 6-2、节流阀 6-3 调至全开状态，关关节流阀 6-1；逐步增长被试阀 4 的入口流量，直至达到最大入口流量划定值的 30%，纪录 P 油口与 CF 油口间的相应压差。
2.4 输出压力变动对转向流量的影响（必试）
被试阀 4 的入口流量为最大流量的划定值，调节节流阀 6-3，使 CF 油路的流量为入口流量的 1/3；
将节流阀 6-2 调至全开状态，逐步关关节流阀 6-1，直至 P 油口压力达到最高入口压力的划定值，纪录 EF 油口压力和 CF 油路相应流量值，推算流量变动率；
齐全打开节流阀 6-1，逐步关关节流阀 6-2，使 CF 油口压力达到转向溢流阀开启压力的 80%，纪录 CF 油口压力和 CF 油路流量，推算流量变动率。
2.5 入口流量变动对转向流量的影响（必试）
将节流阀 6-1、节流阀 6-2 调至全开状态，调节节流阀 6-3，使 CF 油路流量为最大入口流量划定值的 30%；逐步增参与口流量至最大入口流量的划定值，纪录入口流量和 CF 油路流量值，推算流量变动率。
2.6 观察试验（必试）
在以上试验的全过程中，应无表渗及显著的振动和噪声。
3、型式试验
3.1 型式试验项目蕴含全数的出厂试验项目。
3.2 弹簧节造压力
将节流阀 6-1、节流阀 6-2 调至全开状态，关关节流阀 6-3，将被试阀的 EF 油口与 Ls 油口连通；被试阀 4 的入口流量不超过最大入口流量的 5%，纪录此时 P 油口与 EF 油口之间的压差。

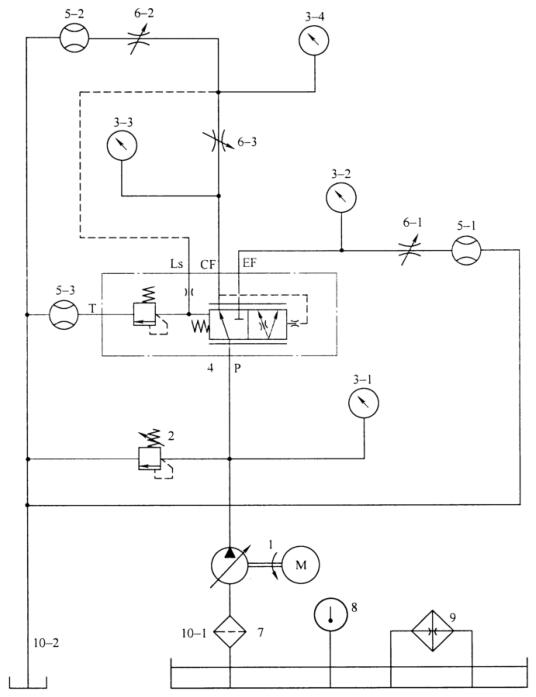

1——变量泵；2——溢流阀；3-1~3-4——压力表；4——被试阀；5-1~5-3——流量计；
6-1~6-3——节流阀；7——滤油器；8——温度计；9——油温调节器；10-1~10-2——油箱。
注：图中的图形符号切合GB/T786.1的划定。
图 1 试验系统道理
以上就是今天的分享！若是您对用于上述试验的全液压转向器配套阀 优先阀的机能试验系统感兴致，迎接与我们联系！
