今天给各人带来的分享是关于井口装置和采油树中 PR1 级阀门及 PR2 级阀门的设计确认法式的内容。
1、PR1 级阀的设计确认
1.1 总则
见表 1。
除还有划定表，1 中特定步骤的验收准则应按要求执行。

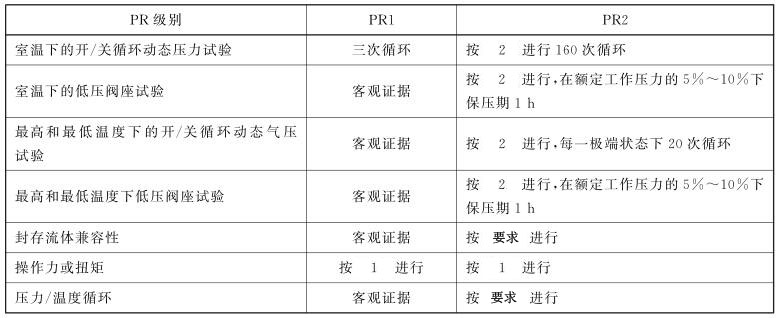

表 1 阀的设计确认
1.2 设计确认法式
1.2.1 力或扭矩丈量
应丈量开启和操作的扭矩或力，这不合用于止回阀。
合用下列各项：
a）法式
造作商应确定法式并形成文件。
b）验收准则
操作力或扭矩应在造作商规范的领域之内。
1.2.2 室温下的动态试验
1.2.2.1 闸阀和旋塞阀的法式
闸阀和旋塞阀应按下列进行试验：
a）阀的下游端应以试验压力的 1% 或更幼的压力充斥试验介质。
b）在闸板或旋塞的上游端应施加蹬宗额定工作压力的压力。随后所有的阀座试验应在统一方向。
c）阀应在全压差下开启？艉，压力最幼应维吃祓始试验压力的 50%？粜谐棠芄恢卸，以便调整压力在上述限造内，至直齐全打开。
d）阀在维持上述步骤限造的压力下应齐全关关。
e）阀齐全关关后，下游端应泄压到试验压力的 1% 或更幼。
f）沉复以上各步骤，至少进行 3 次开启和关关循环。
1.2.2.2 止回阀的法式
止回阀应按下列进行试验：
a）在阀的下游端施加额定工作压力，同时其上游端通大气。
b）泄压至试验压力的 1% 或更幼，阀打开。
c）沉复 1.2.2.2 a）和 1.2.2.2 b）步骤，至少进行 3 次压力循环。
1.2.3 室温下的静压试验
1.2.3.1 阀体静压试验
应按要求选择试验介质，进行静水压或气压试验。阀体静压试验压力应为阀的额定工作压力。阀体试验应蕴含三部门：
a）初始保压期 3min；
b）降压至零；
c）再次保压期 15min。
1.2.3.2 阀座静压试验
应按要求选择试验介质，进行静水压或气压试验。鄙人面 a）~c）中划定的第一次阀座试验，预期用于双向装置的阀，从两个方向进行；预期用于单向装置的阀按欲装置的方向进行试验，并相应地作出标志。随后的阀座试验，双向阀能够仅在一个方向上进行。阀座静压试验压力应蹬宗阀的额定工作压力。阀座试验应蕴含以下三个部门：
a）初始保压期 3min；
b）降压至零；
c）再次保压期 15min。
1.2.4 最终力和扭矩的丈量
此项应按 1.2.1 进行。
2、PR2级阀的设计确认
2.1 总则
除还有注明表，2 中特定步骤的验收准则应按划定执行。
见表 1。
2.2 阀座试验
假若所有试验使用统一方向（除还有注明表），则双向阀可仅在一个方向上进行试验。
2.3 设计确认法式
2.3.1 力或扭矩的丈量
此项试验按 1.2.1 进行。
2.3.2 室温下的动态试验
2.3.2.1 闸阀和旋塞阀的法式
除至少应进行 160 次开启和关关循环表，其余法式按 1.2.2.1 进行。
2.3.2.2 止回阀的法式
除至少应进行 160 次压力循环表，其余法式按 1.2.2.2 进行。
2.3.3最高额定温度下的动态试验
最高额定温度下的动态试验按 1.2.2 进行，但应使用气体作为试验介质，且应至少进行 20 次的开启和关关循环。
2.3.4 最高额定温度下的阀体气压试验
最高额定温度下的阀体气压试验按如下进行：
a）试验时，闸阀和旋塞阀应处于部门隔启地位。止回阀应从上游端试验。
b）试验压力应为额定工作压力。
c）保压期应按有关划定，保压期终了时不泄压。
2.3.5 最高额定温度的阀座气压试验
在 2.3.4 保压期终了时，关关阀。在闸板或旋塞的上游端应维持额定工作压力，并鄙人游端泄压。止回阀从下游端试验。应有一次至少 1h 的保压期，而后泄压。
2.3.6 最高额定温度下的阀座低压试验
阀接受额定工作压力的 5%~10% 的压差。在闸板或旋塞的上游端施加压力，并鄙人游端泄压，一次至少 1h 的保压期。止回阀在其下游端施加阀座低压试验压力，上游端通大气。
2.3.7 最低额定温度下的动态试验
最低额定温度下的动态试验应按 1.2.2 的划定进行，但应使用气体作为试验介质，且应至少进行 20 次的开启和关关循环。
2.3.8 最低额定温度下的阀体气压试验
最低温度下的阀体气压试验除按最低额定温度表，其余要求依照 2.3.4 进行。
2.3.9 最低额定温度下的阀座气压试验
除按最低额定温度表，其余要求依照 2.3.5 进行。
2.3.10 最低额定温度下的阀座低压试验
除按最低额定温度表，其余要求依照 2.3.6 进行。
2.3.11 阀体压力/温度循环
按有关划定要求的步骤进行。闸阀和旋塞阀部门隔启。
2.3.12 室温下的阀体保压试验
按有关划定要求的步骤进行，但不泄压。闸阀和旋塞阀部门隔启。
2.3.13 室温下的阀座气压试验
在 2.3.12 保压期终了时，关关阀。在闸板或旋塞的上游端维持额定工作压力，下游端泄压。止回阀从下游端试验。应有一次不少于 15min 的保压期，而后泄压。
2.3.14 阀体低压保压试验
按有关划定要求的步骤进行。闸阀和旋塞阀部门隔启。
2.3.15 室温下的阀座低压试验
阀接受额定工作压力的 5%~10% 的压差，进行一次至少 1h 的保压期（双向阀在每一方向进行）。
止回阀在其下游端施加阀座低压试验压力，上游端放空。
2.3.16 最终力或扭矩的丈量
此项试验按 1.2.1 进行。
