今天给各人带来的分享是关于电力半导体器件用散热器的流阻丈量步骤的内容。
1、道理
流阻由公式（1）推算。
△p=pin-pout · · · · · · · · · · （1）
式中：
pin——上游侧划定点处的冷却媒质压力；
pout——下游侧划定点处的冷却媒质压力。
2、压力丈量的划定点
压力丈量的划定点为：
——空气冷却散热体：划定的风路中，被测散热体的上游侧和下游侧距共 300mm 处（见 2.1）、风路透风蹊径横截面的几何中心点；
2.1 空气冷却散热体丈量系统

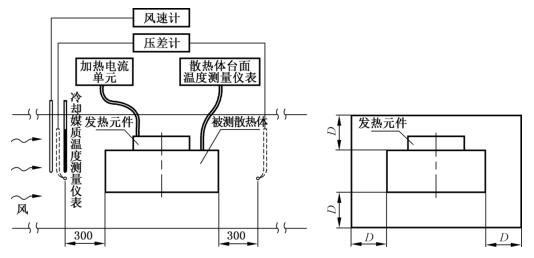

空气冷却散热体可使用风路丈量。丈量系统蕴含加热电流单元、散热体台面温度丈量仪表、冷却媒质温度丈量仪表、风路微风快计（见图 1。图中的压差计用于流阻丈量）。
标引序号注明：D=10mm±2mm。
图 1 空气冷却散热体丈量系统
热电偶的热端应处于下游侧，并加以遮掩。
温度计的地位应切合划定。风快计丈量探头的地位与之一样。
——水冷却散热体：划定的冷却水管路中，被测散热体的上游侧和下游侧、距冷却水进入和脱离其端口 200mm±5mm、沿冷却水管路的垂直径向且距管路内壁底部 d/3（d 为管路内径）处（见 2.2）。
2.2 水冷却散热体丈量系统
水冷却散热体丈量系统蕴含加热电流单元、散热体台面温度丈量仪表、冷却媒质温度丈量仪表、供水系统以及流量计（见图 2。图中的压差计用于流阻丈量）。冷却媒质温度丈量仪表探头的地位应切合划定。
 |  |
| a）水冷却散热体丈量流程示意图 | b）温度丈量仪表地位详图 |
标引序号注明：d——管路内径。
图 2 水冷却散热体丈量系统
3、丈量系统
3.1 空气冷却散热体丈量系统
空气冷却散热体丈量系统蕴含丈量风路中空气快率的风快计以及丈量流阻（△p）的压差计（见图 1）。
压差计的橡胶管应别离套接在距被测散热体的上游侧和下游侧 300mm 处的风路侧壁上的金属管上。金属管的内径不应大于 6mm，且不应伸入风路内。
3.2 水冷却散热体丈量系统
水冷却散热体丈量系统蕴含丈量水路中冷却水压力 pin 和 pout 的压力表（或丈量流阻的压差计），以及丈量水流量的流量计（见图 2）。
4、丈量前提
丈量过程中，被测散热体的冷却前提如下：
——空气冷却散热体：风路中的风快为 6m/s，被测散热体的上游侧划定点的温度为环境空气温度；
——水冷却散热体：冷却水流量为 4L/min，被测散热体的上游侧划定点的温度为 350-3℃；
——自冷散热体：空气天然对流的快率不应超过 0.5m/s，划定点的温度为环境空气温度。
5、丈量法式
5.1 丈量筹备
丈量筹备步骤如下：
——依照 5.1.1 的划定，将作为热源的半导体器件/发热元件装置到被测散热体上；
5.1.1 被测散热体和作为其热源的半导体器件的力或力矩切合其产品尺度（若是有）的划定。装置作为热源的发热元件的力或力矩参照其封装管壳对应的器件产品尺度中的划定。
——将被测散热体安设在丈量系统中的划定地位；
——将压力表或压差计等丈量仪表的探头安设在划定地位；
——调整丈量仪表的零点（若是必要）。
5.2 丈量步骤
散热体的流阻 △p 可直接由压差计读出，或凭据被测散热体的上游侧和下游侧压力丈量划定点（见 2）处的压力表上的读数由公式（1）推算。
