今天给各人带来的分享是关于汽车发起机用密封垫片（以下简称"垫片"） 的气密性试验步骤的内容 。
该型垫片是以纤维橡胶金属复合、石墨金属复合、非金属涂层钢板和金属钢板、非金属密封资料造作的利用于汽车发起机静密封部位的各类密封垫片 。其气密性试验步骤如下：
1、试验设备
1.1 高压气密封试验机见图 2 。
1.2 密封板：由上密封板、下密封板组成 ，用以夹紧被测垫片资料 ，表表粗糙杜爪为为 Ra0.4?ｍ～Ra0.8?ｍ ，平面度为 ±0.02mm 。
1.3 量管：容量为 50ml ，分度值为 1ml 。
1.4 加载装置：量程为 0～20T 。
1.5 橡胶 O 形圈：厚度为产品厚度的 1.6 倍 。
2、试样
非金属资料裁取表径为 900-1mm ，内径为 5+10mm ，厚度 1.5+0.15-0.15mm 环状试样三片 ，若垫片资料单层厚度达不到 1.5mm ，也可将垫片资料叠加至 1.5+0.15-0.15mm ，非金属试样必要在温度为 23±2℃ ，相对湿度为 50±6％ 的前提下搁置 48 幼时 。金属橡胶复合垫片的厚度不做要求 ，环状试样在距内径 8.0㎜ 处压铸成宽为 2.0㎜ ，高为 0.3㎜±0.05㎜ 的半凸筋 。见图 1 试样结构图 。
单元为毫米
图 1 金属橡胶复合垫片的试样结构图

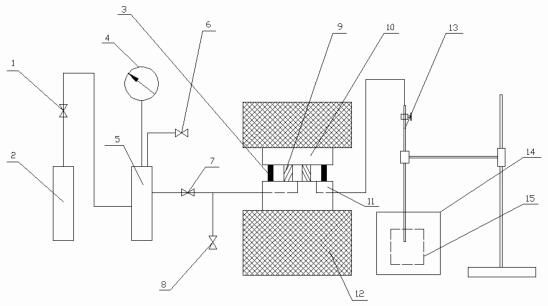

1-减压阀 ；2-氮气冈炜 ；3-橡胶O形圈 ；4-气压表 ；5-缓冲罐 ；6-卸载阀 ；7-进气阀 ；8-排气阀 ；
9-尝试垫片 ；10-上密封板 ；11-下密封板 ；12-底板 ；13-量管 ；14-直径为 150mm 盛液筒 ；15-直径为 200mm 盛液筒
图 2 高压气密封试验机
3、试验步骤
3.1 查抄试验装置的加载系统、测试系统、显示系统及载荷传感器的衔接情况是否正常 ；
3.2 打开数显表电源开关 ，预热 30min ，使系统达到不变 ；肪澄露炔槐湓 21℃~30℃ 之间 。
3.3 数显表清零 ，启动加载系统的油泵 ，使上密封板和下密封板压在一路 ，当数显表显示 141KN 时终场加压 ，关关卸载阀 6 和排气阀 8 ，打开减压阀 1 ，使缓冲罐上的气压表 4 的显示压力达到 3MPa±0.3MPa ，打开进气阀 7 ，观察气压表的指针变动 ，若无变动视为测试系统无泄漏 。
3.4 在高低密封板之间放入试样和胶圈 ，数显表清零 ，启动加载系统的油泵 ，使上密封板和下密封板压在一路 ，垫片载荷达到 32MPa ，对应数显表显示 141KN ，终场加压 ，5min 后再次将垫片载荷达到此值 。用吸气球将量筒中的水吸至肯定高度 ，达到整数刻度值 ，关关卸载阀 6 和排气阀 8 ，打开减压阀 1 ，使缓冲罐上气压表 4 的显示压力达到 3MPa±0.3MPa ，打开进气阀 7 ，4min 后起头渗漏测试 。
3.5 每 10min 纪录一次量管中的液位变动量 ，丈量功夫为 120min 。
3.6 取三个试样丈量的均匀值 ，用 ml/min 暗示气体泄漏量 。
3.7 试验实现后首先关关进气系统并将残存测试介质放空 ，最后卸载 ，实现试验 。
