光滑系统压力把持阀(20MPa)是一种用

光滑系统 压力把持阀的试验前提和步骤

0     编纂:PP电子 | 市场部     2022-06-27

光滑系统压力把持阀(20MPa)是一种用于节造双线终端式集中光滑系统换向、光滑脂锥入度为 265~385(25℃,150g)1/10mm 的压力把持阀。今天我们来进建关于该型阀的试验前提和步骤的内容。

1、试验前提

1.1 基准温度:25℃。

1.2 试验介质:N46 全损耗系统用油(GB/T 443),寿命试验应选取锥入度不低于 310(25℃,150g)1/10mm 的光滑脂。

2、试验步骤

2.1 耐压试验如图 1 所示,关关截止阀 S1、S2,启动泵 1,别离使三位四通电磁换向阀的 a、b 电磁铁得电后加压至 25MPa 各 10min。此项试验应选取专用耐压试验箱进行,耐压机能应切合划定。

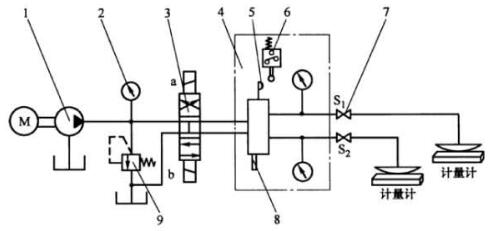

图 1 试验道理图

注明:1——泵;2——压力表;3——三位四通电磁换向阀;4——压力把持阀;

5——批示杆;6——行程开关:7——截止阀;8——压力调节螺灯;9——溢流阀。

图 1 试验道理图

2.2 密封性试验:在做 2.1 中的试验时,目测各部件及各衔接处,其机能应切合划定。

2.3 作为试验:调整压力调节螺钉 8,将换向压力调节为 3MPa、4MPa、5MPa、6MPa,观察各调定压力的换向作为状态。其机能应切合划定。

2.4 内部泄漏试验如图 2 所示,关关截止阀 S1、S4,开启截止阀 S2、S3 后启动泵 1,加压至 20MPa,测定 1min 内截止阀 S2 流出的内部泄漏量,关关截止阀 S2、S3,开启截止阀 S1、S4 后启动泵 1,加压至 20MPa,测定 1min 内截止阀即流出的内部泄漏量,其机能应切合划定。

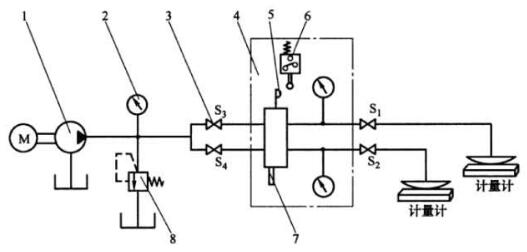

图 2 试验道理图

注明:1——泵;2——压力表;3——截止阀;4——压力把持阀;

5——批示杆;6——行程开关;7——压力调节螺钉;8——溢流阀。

图 2 试验道理图

2.5 压差试验:如图 1 所示,将压力把持阀换向压力调定为 4MPa,三位四通电磁换向阀的 a、b 电磁铁别离得电,观察压力表之间的换向压差,其机能应切合划定。

2.6 行程开关作为试验:将行程开关 6 与报警器接通,当压力把持阀换向时报警器别离发出报警信号,其机能应切合划定。

2.7 表表涂装查抄:目视查抄换向阀表表涂装,其机能应切合划定。

2.8 表观质量查抄:选取目测法,其表观质量应切合划定。

2.9 寿命试验:将压力把持阀换向压力调定为 4MPa,以 2次/min 的频率换向 100 000 次,要求试验后不应出现表漏及作为不良景象,拆检各零件不应出现异常景象,其机能应切合划定。


以上就是今天的分享!若是您对用于上述试验的压力把持阀机能试验装置感兴致,迎接与我们联系!
