本周给各人带来的推荐产品是：导管液气压试验系统。

该导管液气压试验系统是参考导管、蝶形密封环、3 型密封环、K 型密封环等国度尺度研造的自动液压强度试验和气密试验装置。

系统由液压增压系统、气压试验系统、试验水槽、防爆装甲室、工作试验台、节造系统、视频监控系统等部门组成。

系统重要技术参数：

1、液压试验系统

a）试验介质：纯水、35MPa压缩空气；

b）试验压力：0～120MPa；

c）输出压力：0～4MPa 一路（工作压力 0.5～4MPa）
，0～10MPa 一路（工作压力 4～10MPa）
，0～35MPa 一路（工作压力 10～35MPa
，设置 3 个输出口
，可实现该压力领域下 3 根导管同时进行液气压试验）
，0～120MPa 一路（工作压力 35～120MPa）
，一路吹除路
，吹除路压力 0～1MPa
，带 1 把铝合金风枪
，螺旋气管 10 米
，气源通过厂房高压气源产生；四路液压中肆意一路能够单独工作
，也可四路同时工作；

d）恒压节造精度：±0.5%FS；

2、气压试验系统

a）试验介质：35MPa 压缩空气；

b）试验压力：0～80MPa；设计装置有增压泵
，能将 35MPa 压缩空气安稳增压至 80MPa
，增压后的气体压力不变；

c）输出压力：一路进气口
，四路输出口
，0～3MPa 一路（工作压力 0.5～3MPa）
，0～7MPa 一路（工作压力 3～7MPa）
，0～25MPa 一路（工作压力 7～25MPa）
，0～80MPa 一路（工作压力 25～80MPa）；四路中肆意一路能够单独工作
，也可四路同时工作；

d）恒压节造精度：±0.5%FS；

e）升压快率：0.5～3MPa 路
，0.5～3MPa/min、3～7MPa 路
，0～7MPa/min、7～25MPa 路
，0～20MPa/min、25～80MPa 路
，0～80MPa/min；

3、防爆装甲室

防爆装甲室的工作室可能接受产品内腔约 20 升、液压（120MPa）气密（80MPa）爆破时所产生的冲击力。净容积（共2个）：

a）液压部门（幼装甲室）：3m（长）*3m（宽）*3m（高）
，内部搁置水槽及吊装机构（可吊沉 500kg 工件
，工件吊装尺寸约 1.5m）；

b）气压部门（大装甲室）：4m（长）*3m（宽）*3m（高）
，内部搁置水槽及吊装机构（可吊沉 500kg 工件
，工件吊装尺寸约 1.5m）；

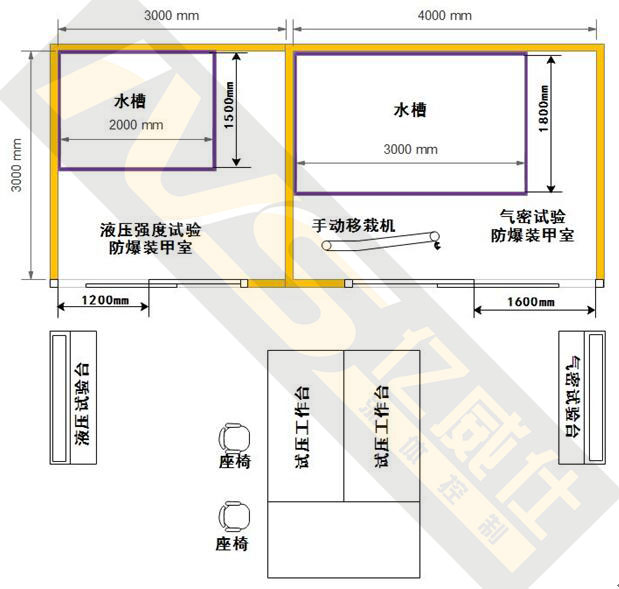

系统布局示定见下图示：

（系统利用案例：中国航天科技集团某钻研院所）
