聚酰胶管路的周期振动耐久性测试：

1、注明

本测试的主张是检测管子和管接头总成在振动和压力脉冲状态下的耐久性。本测试仅用于聚酰胺管路。

2、装置

2.1 应依照 3.2 以及图 2 和图 3 的要求，试验设备应具备使被测试样品的一端振动的能力。

2.2 应建设适当的流量计以丈量泄漏量。

3、法式

3.1 如图 1 所示，把被测试总成的一端固定在静止支架上，另一端固定在振动头上，确保此气管弯曲至划定的最幼弯曲半径，允许误差 -10%。气管长杜爪确保气管在振动移位时弯曲半径不幼于划定最幼弯曲半径。

图 1 带振动的周期耐久性测试试件装置示意图

3.2 使用经干燥的压缩空气，依照图 2 所示的压力周期以 0MPa 和 0.6MPa 对被测试样品施加压力。迫使被测试样品产生振幅为 20mm，频率 5Hz?18Hz（见图 3）的振动。而后以 117.7m/s，的恒定加快率，振动频率以每分钟提高一倍的快率达到 500Hz。每件样品均应在每一方向（X、Y 和 Z）经受 8h 的振动。

3.3 每次丈量泄漏量时，先把压力不变在 0.6MPa，维持 1min，进行第一次泄漏量丈量。接着把压力不变在 0.1MPa，维持 1min，进行第二次泄漏量丈量，而后实现此循环直至达到其后的各丈量点。每次丈量均应在压力稳按时段的最后 10s 和机械振动周期过程中进行。

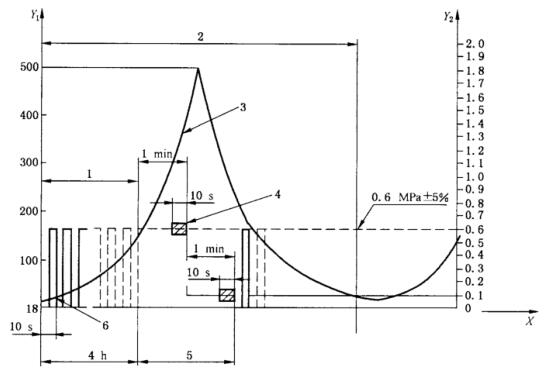

注明：X——功夫（s）；Y₁——频率（Hz）；Y2——压力（MPa）；

1——压力周期；2——一个齐全振动周期；

3——在 18Hz?500Hz 频率领域，恒定加快率 117.7m/d，振动赎率每分钟提高一倍；

4——丈量窗口；5——泄漏量测试通常允许误差 ±5%；6——在 5Hz?18Hz 频率领域，振幅为 20mm。

图 2 带振动的周期耐久性（脉冲）测试的振动概括和压力周期

4、合格/不合格判定

在室温环境下，6 件被测试样品的总泄漏量应不超过 3cm?/min。

注明：X——频率（Hz）；Y——振幅（mm）。

注：由于频率提高和恒定加快，当频率高于18Hz时，振幅不成超过20mm。

图 3 振幅-频率
