汽车液压比例阀蕴含汽车使用的液压定值比例阀、液压惯性比例阀和液压感载比例阀。今天我们来进建其机能试验的有关要求的内容。

1、试验设备

1.1 机能试验装置。

1.1.1 真空密封性丈量系统测试回路的总有效容积应在 450mL~500mL 领域内

，真空度显示或纪录装置的分辨率不应低于 1.5Pa。

1.1.2 液压密封性和工作个性试验装置道理图见图 1、图 2

，其有关要求如下：

1、12——丈量容积调节装置
；2、3、5、6、8、11、14、15、22、23——截止阀
；

4、9、16、21——压力丈量装置(压力传感器或压力表）
；7——油箱
；10——压力源
；13、24——负载装置
；

17——试验样件
；18——高、低温试验箱
；19——试验样件工作状态驱动装置
；20——试验样件夹具

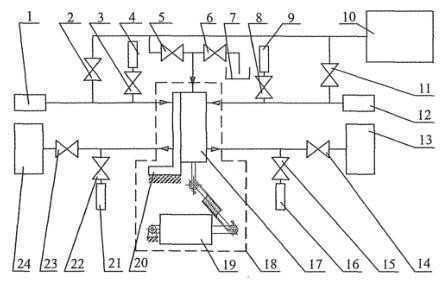

图 1 液压定值比例阀和液压感载比例阀液压密封性、工作个性测试道理图

1——丈量容积调节装置
；2、4、7、8——截止阀
；3、9——压力丈量装置(压力传感器或压力表）
；

5——压力源
；6——负载装置
；10——高、低温试验箱
；11一试验样件
；12——试验样件夹具
；

13——试验样件工作状态驱动装置

图 2 液压惯性比例阀液压密封性、工作个性测试道理图

a）压力源应能使样件进液口的压力以设定的升压快率成立压力

，且能在达到划定的压力后维持不变。当必要急剧卸压时

，应能不受故障地急剧卸压至 0.01MPa 以下。

b）丈量容积调节装置应能调节地点液压测试回路的总有效容积。当进行液压密封性试验时

，每个液压测试回路的总有效容积应为 135mL~150mL。

c）压力丈量装置的装置地位距样件进液口、出液口不宜超过 800mm
；压力显示或纪录装置的分辨率不应低于 0.001MPa。

d）当进行液压惯性比例阀的工作个性试验时

，试验装置应能凭据试验要求在惯性球的非工作状态和惯性球的工作状态之间不休转换。

e）负载装置宜仿照实车负载。

f）试验装置的安插大局应有利于排尽整个液压系统内的空气。

1.1.3 耗液量试验装置的道理图见图 3。在 0~25MPa 领域内的任何压力下

，各截止阀保压 30s 的泄漏量应为零。量管的分辨率不应低于 0.01mL

，压力显示或纪录装置的分辨率不应低于 0.01MPa。

1——压力源
；2、5——截止阀
；3——压力丈量装置（压力传感器或压力表）
；

4——量管
；6——试验样件
；7——试验样件夹具

图 3 耗液量测试道理图

1.2 温度耐久性试验装置。

1.2.1 试验道理图可参考图 1、图 2。

1.2.2 压力监控装置的正确度等级不应低于 1.5 级。

1.2.3 试验装置应能自动纪录温度耐久性的试验次数。

1.3 夹具。

1.3.1 液压定值比例阀试验的样件夹具应能仿照实车装置状态。

1.3.2 液压惯性比例阀试验的样件夹具应能仿照实车装置状态

，样件的装置角度能仿照样件在惯性球的非工作状态和惯性球的工作状态间转换

，其角度变动率可调。

1.3.3 液压感载比例阀试验的样件夹具应能仿照汽车的空载和满载状态

，其装置误差不应引起其输入-输出个性曲线的变动;在进行感载弹簧耐久性试验时

，感载弹簧与汽车本体衔接端应能仿照汽车空载和满载状态变动时的地位变动

，其移动快杜爪可调。

1.4 高、低温试验箱。

试验箱的现实温杜纂设定温度的误差不应大于 ±2℃。试验箱应有衔接液压管路的通路

，并且该通路应有隔热、隔湿的密封措施。试验箱内应有足够装置样件及衔接液压管路的空间。

1.5 振动试验设备。

振动设备的振动波形为正弦波

，加快率波形失真不应大于 25%

，频率误差不应大于 ±1%。

1.6 盐雾试验箱。

盐雾试验箱应满足 GB/T 10125 中的中性盐雾试验的要求。

2、样件

2.1 样件应为按经划定法式核准的技术文件造作的产品。

2.2 样件数量和试验项目宜凭据分歧的试验主张按表 1 进行选择

，或供需双方协商确定。

2.3 试验所用造动液商标应与实车使用的造动液一样。

表 1 样件数量和试验项目

注：^a"*"暗示要进行的试验项目。

      ^b"-"暗示不进行的试验项目。
