今天给各人带来的分享是关于航空滑油过滤器的滤芯、旁通阀以及压差批示器机能试验步骤的内容 。
航空滑油过滤器通用规范
1、滤芯
1.1 机能要求
1.1.1 结构齐全性
在专用规范划定的压力下 ，滤芯表表不应有陆续气泡溢出 。
1.1.2 过滤精度
过渡精杜爪在专用规范中划定 。
1.1.3 纳污容量
纳污容量应在专用规范中划定 。
1.1.4 相容性
在 135℃ 或专用规范划定温度的滑油内浸泡 72h 后的冒泡点压力应不低于专用规范的划定值 。
1.1.5 强度
在接受专用规范划定的压差下 ，不应产生压扁及破损 。
1.2 检验步骤
1.2.1 结构齐全性
按 GJB 6209 进行结构齐全性试验 ，了局应切合 1.1.1 要求 。
1.2.2 过滤精度
按 HB 7669 进行试验 ，了局应切合 1.1.2 要求 。
1.2.3 纳污容量
在专用规范划定的压差和流量前提下 ，按 GJB 3820 进行试验 ，了局应切合 1.1.3 要求 。
1.2.4 相容性
将滤芯浸没在工作介质中 ，工作介质温度为 135℃（或专用规范划定的温度） ，浸泡 72h ，滤芯上任何部位不应出现侵蚀、掉块及结构败坏景象 。而后 ，按要求进行试验 ，了局应切合 1.1.4 要求 。
1.2.5 强度
试验道理见图 1 。按要求的试验步骤持续向试验系统增长尺度粉尘 ，直到压降达到专用规范划定的压差为止 。在此前提下不变工作 2min ，而后查抄滤芯 ，了局应切合 1.1.5 要求 。

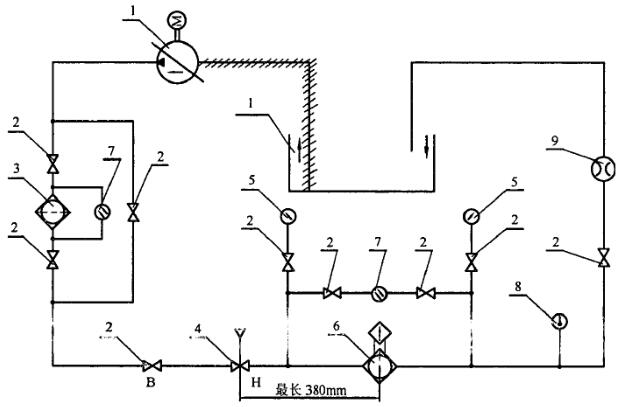

1——泵；2——阀；3——净化过滤器；4——加污物阀；5——压力表；6——被试滑油滤；
7——压力表；8——温度计；9——流量计；10——油箱
图 1 滤芯强度试验道理图
2、旁通阀
2.1 机能要求
2.1.1 开启压差
旁通阀开启压差应在专用规范中划定（开启压差通常为产品压降值的 2 倍?3 倍） ，开启时其流量应不幼于 10mL/min 。
2.1.2 密封性
向旁通阀开启方向施加 0.8 倍的开启压差 ，维持 5min ，在后 3min 内旁通阀的泄漏量不应超过 9mL 。
2.1.3 关关压差
旁通阀关关压差应大于开启压差的 0.65 倍 ，在 0.65 倍开启压差时旁通阀的泄漏量不应超过 3mL/min 。
2.1.4 寿命
旁通阀工作寿命应不低于 2000 次 。寿命试验后在后 3min 内旁通阀的泄漏量不应超过 15mL ，开启和关关压差满足 2.1.1 和 2.1.3 的划定 。
注：与滤芯一体的旁通阀不单独进行寿命试验 。
2.2 检验步骤
2.2.1 开启压差
试验道理见图 2 。用专用梗塞包办滤芯 ，滑油滤的出口通大气 ，向旁通阀开启方向缓慢加压 ，直至旁通阀开启 ，开启压差应切合 2.1.1 要求 。
2.2.2 密封性
试验道理见图 2 。用专用梗塞包办滋芯 ，滑油滤的出口通大气 ，从进口向旁通阀开启方向缓慢加压 ，当压力达到 0.8 倍的开启压差时 ，维持 5min ，在后 3min 内旁通阀的泄漏量应切合 2.1.2 要求 。
2.2.3 关关压差
试验道理见图 2 。按 2.2.1 试验步骤 ，当旁通阀开启后 ，以每次约 7kPa 的压力逐步降压 ，达到 0.65 倍开启压差时 ，旁通阀的泄漏量应切合 2.1.3 要求 。

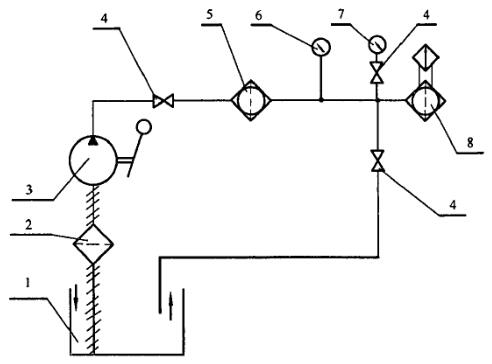

1——油箱；2——粗过渡器；3f摇泵；4——阀：5——精过滤器：
6——压力表：7——微压表；8——被试滑油漉
图 2 加压试验道理图
2.2.4 寿命
试验道理见图 3 ；肪澈徒橹饰露染Ｎ ，工作循环次数为 2000 次 。试验循环由旁通阀正向通过 20%?100% 额定流量的试验介质和反向关关两部门组成 。试验实现后按1.2.1 和 1.2.2 试验步骤进行试验 ，了局应切合 2.1.4 要求 。

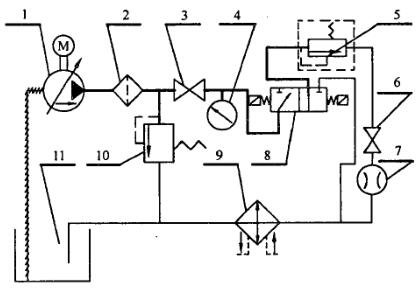

1——泵；2——油淲；3——开关；4——压力表；5——被试滑油滤；6——开关；
7——流量计；8——电磁换向阀；9——散热器；10——溢流阀；11——油箱 。
图 3 寿命试验道理图
3、压差批示器
3.1 机能要求
3.1.1 批示压差
批示压差应在专用规范中划定 。批示压差通常为产品压降的 1.6 倍?2.4 倍 ，带旁通阀产品的批示压差通常为旁通阀开启压差的 0.8 倍 。
3.1.2 锁关温度
锁关温杜爪在专用规范中划定 。
3.1.3 寿命
压差批示器工作寿命应不低于 2000 次 ，在寿命试验后批示压差的变动应不超过原批示压差的 ±10% 。
3.2 检验步骤
3.2.1 批示压差
试验道理见图 2 。在专用规范划定的环境和试验温度下 ，维持 1h 或至温度不变为止 ，压差批示器低压孔通大气 ，向高压孔通入试验介质 ，加压至划定压差 ，此时 ，电批示器应发出报警信号；机械式批示器的批示件应跳出到显示地位 ，而后将批示件复位 ，再沉复试验两次 ，批示件作为应矫捷 。
3.2.2 锁关温度
试验道理见图 2 。在专用规范划定的环境和试验温度下 ，维持 1h 或至温度不变为止 ，按 2.2.1 试验步骤进行试验 ，压差批示器应不批示 。
3.2.3 寿命
试验道理见图 2 。按 2.2.1 试验步骤 ，以（20?40）次/分钟的快率使压差批示器工作 2000 次 ，试验实现后查抄其机能应切合 3.1.3 要求 。
