海上石油-水下管汇衔接器（Connectors of subsea manifold ，以下简称衔接器）是一种用于衔接水下管汇油气管线和跨收受的衔接装置。今天我们来进建关于该型衔接器的有关机能试验步骤的内容。
1、提升装置试验
提升耳板还应进行单独载荷验证试验 ，载荷试验宜切合 API Spec 17D：2011（第二版）附录 K 的要求。试验后必要进行磁粉检测或渗入检测。有限元分析能够作为提升耳板载荷验证的代替步骤 ，应切合要求。
2、静水压试验
衔接器应进行静水压试验 ，静水压试验压力最低应为额定工作压力的 1.5 倍。静水压试验的验收准则为保压期间无可见渗漏。如使用压力监控仪表进行试验证明 ，图形纪录显示的压降快率不宜超过试验压力的 3%/幼时。最终压力不应低于保压期实现之前的试验压力。最终试验压力保压功夫不少于 15min。
加压时 ，初始试验压力不应逾越划定试验压力的 5% ，净水压力应逐步升高到靠近预期工作压力的 1/2 ，而后 ，试验压力应以额定工作压力的 1/10 或更少的压力为一级 ，逐级分挡增长 ，直达到到试验法式要求的压力。
3、表压环境静水压试验
要求衔接器主体装置实现后 ，置于仿照设计工作水深所对应的表压环境下 ，按"2"静水压试验要求进行静水压试验。
4、阴极；な匝
对有阴极；ひ蟮南谓悠饔械嫉缏叫允匝 ，以证明阴极；は低车挠行。若是导电陆续性不能保险 ，应在电阻大于 0.1Ω 的无效区引入接地电缆。
5、弯曲/旋转试验
凭据深海中海水的浪、流以及跨收受/膨胀弯自沉对衔接器终年产生的弯矩及扭矩 ，仿照该弯矩和扭矩对衔接器使用寿命进行划定次数弯曲和旋转试验 ，在弯曲或旋转试验中要求对衔接器进行系统静水压试验 ，最大试验压力应为额定工作压力。静水压试验的验收准则为保压期无可见渗漏。如使用压力监控仪表和/或图形纪录仪表进行试验证明 ，图形纪录显示的压降快率不宜超过试验压力的 3%/幼时。最终压力不应低于保压期实现之前的试验压力。初始试验压力不应逾越划定试验压力的 5%。
6、气密封试验
对于输送天然气或含气原油的衔接器除进行静水压试验表 ，还应进行气密封试验。输送其他流体的衔接器是否进行气密封试验由采购方划定。
进行气密封试验前 ，衔接器应在水池进行仿照装置 ，在水池中装置实现后再进行气密封试验。
应在以下前提下进行试验：
a）试验介质应为氮气或干净压缩空气。
b）试验应使设备齐全浸没在水池内进行。
c）试验应由两次监督保压期组成。
d）第一次试验压力应为 2MPa ，试验监测保压期应为 15min。
e）在第一次和第二次保压期之间压力应降至零。
f）第二次试验压力应为 2MPa ，试验监测保压期应为 15min。
g）气密封试验的验收准则为保压期间无可见渗漏；如使用压力监控仪表和/或图形纪录仪表进行试验证明 ，图形纪录显示的压降快率不应超过试验压力的 3%/15min。最终压力不应低于保压期实现之前的试验压力。初始试验压力不应逾越划定试验压力的 5%。
f） 第二次试验压力应为 2MPa ，试验监测保压期应为 15min。
g） 气密封试验的验收准则为保压期间无可见渗漏；如使用压力监控仪表和/或图形纪录仪表进行试验证明 ，图形纪录显示的压降快率不应超过试验压力的 3%/15min。最终压力不应低于保压期实现之前的试验压力。初始试验压力不应逾越划定试验压力的 5%。

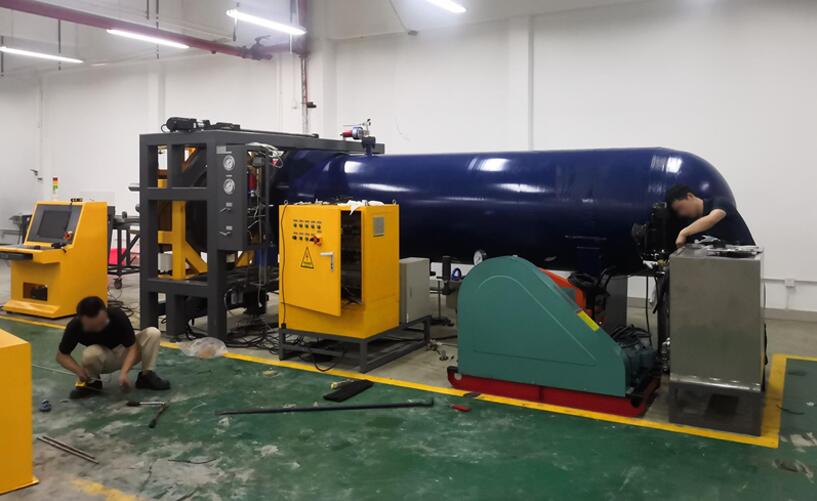

以上就是今天的分享！若是您对用于上述试验的水下管汇衔接器机能试验装置（如静水压试验机、表压环境静水压试验装置等）感兴致 ，迎接与我们联系！
