真空造动软管总成的机能试验步骤：

1、缩颈后内孔通过量

按 GB 16897-2022 5.3.1 进行试验
。对于厚壁真空造动软管总成，量规的表径为造动软管公称内径的 75%
；对于薄壁真空造动软管总成，量规的表径为造动软管公称内径的 70%
。如真空造动软管总成带有内置或表置单向阀、消音管等附件，试验时应拆除
。

2、耐负压后表径变动量

将自由长度为 300mm±5mm 的真空造动软管总成试样一端封堵，丈量并纪录试样表径
。将试样另一端衔接到真空压力源上，向其施加 -85kPa±3kPa 的真空度，维持 5min 后，在该真空度下丈量试样变形最大部位的表径
。试样施加真空度前、后表径变动量即为耐负压后表径变动量
。

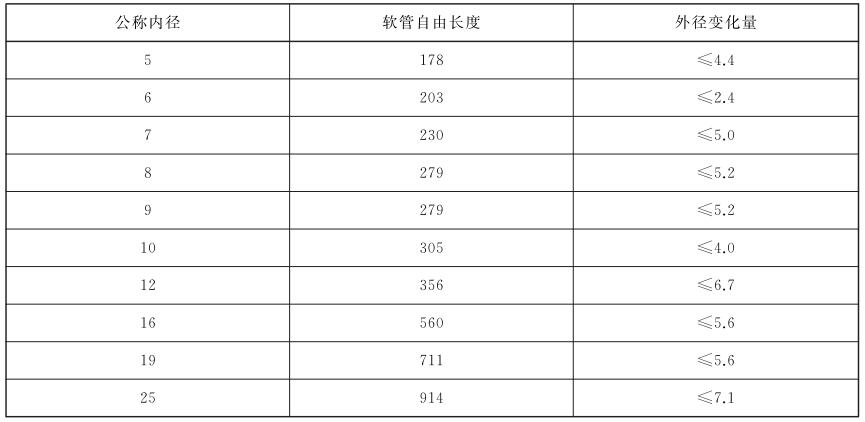

表 1 耐弯曲后表径变动量

_{单元为毫米}

3、爆裂强度

拆除衔接件、内置或表置单向阀、快插接优等
。将真空造动软管总成试样一端衔接到压力系统上，充斥水，排出所有空气后封堵另一端
。以 6.2MPa/min±0.7MPa/min 的快率施加压力，直到试样接头脱落、泄漏或软管败坏，纪录最大压力和破宦粪型
。

4、耐弯曲后表径变动量

取一根自由长度切合表 1 划定的造动软管，在 A 处做好象征，丈量并纪录象征处的表径，而后以天然曲率弯曲造动软管至两端接触，如图 1 所示，再次丈量象征处表径
。弯曲前、后表径的差即为耐弯曲后表径变动量
。

图 1 耐弯曲后表径变动示意图

5、黏合强度

按 GB 16897-2022 6.3.7 进行试验
。

6、耐热性

6.1 真空造动软管总成试样自由长度按表 2、表 3 的划定，丈量软管表径并纪录
。

6.2 将试样搁置在温度为 125℃±2℃ 的高温箱中维持 96h~98h，期间应维持试样真空度为 -85kPa±3kPa
。

6.3 取出试样，在室温下搁置并卸除压力，在 5min 内实现试样变形最大部位的表径的丈量，按式（1）推算试样表径变动率
。

ΔD=（D₂-D₁）/D1×100…………………………（1）

式中：

ΔD——表径变动率，%
；

D₁——试验前表径，单元为毫米（mm）
；

D₂——试验后表径，单元为毫米（mm）
。

6.4 将丈量表径后的试样在室温下搁置 5.0h~5.5h 后，将其绕芯轴弯曲 360°，肉眼查抄表观质量
。橡胶软管用芯轴直径为其表径的 5 倍，塑料软管用芯轴直径按表 2 划定
。

6.5 将弯曲后的试样一端衔接到压力系统上，充斥水，排出所有空气后封堵另一端
。以 6.2MPa/min±0.7MPa/min 的快率施加压力至 1.20MPa±0.07MPa，维持 60s±10s，观察试样是否泄漏
。

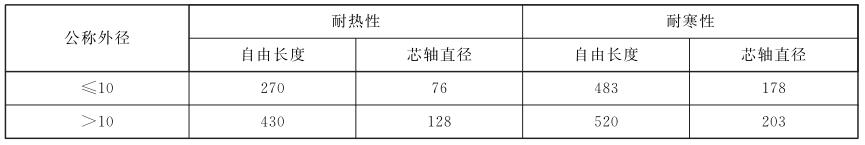

表 2 塑料软管耐热性、耐寒性试验用芯轴直径

_{单元为毫米}

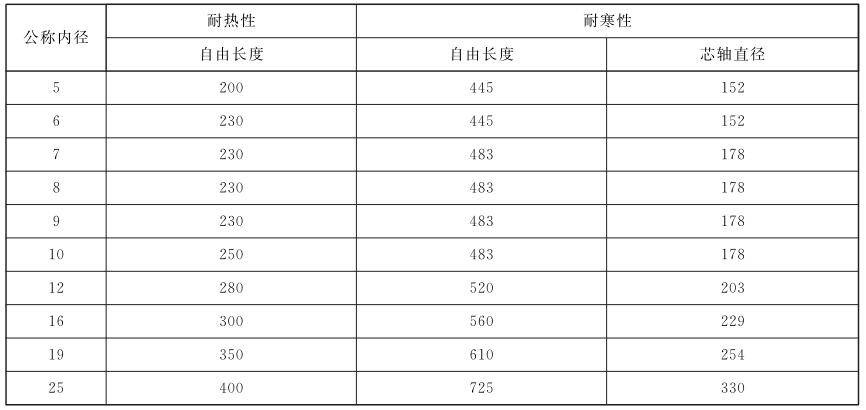

表 3 橡胶软管耐热性、耐寒性试验用芯轴直径

_{单元为毫米}

7、耐寒性

取一根真空造动软管总成试样，软管自由长度按表 2、表 3 的划定
。将试样以自由状态与表 2、表 3 划定的芯轴一起搁置在温度为 -40℃±2℃ 的低温箱中，维持 70h±2h
。在该温度下，以匀快在 5s 内将试样绕芯轴弯曲至少 180°，在室温下肉眼查抄试样表表表有无裂纹并纪录
。而后将试样一端衔接到压力系统上，充斥水，排出所有空气后封堵另一端
。以 6.2MPa/min±0.7MPa/min 的快率施加压力至 1.2MPa±0.07MPa，维持 60s±10s，观察试样是否泄漏
。

8、耐臭氧性

按 GB 16897-2022 5.3.9 进行试验
。

9、耐燃料性

9.1 取自由长度为 300mm±5mm 的真空造动软管总成试样，在试样中充斥切合 GB/T 1690-2010 表 A.1 划定的试验液体 B 后，在室温下搁置 48h±2h
。

9.2 试样排出试验液体 5min 后，按 1 进行试验
。

9.3 试样排出试验液体 10min 后，将试样衔接到真空压力源上，向其施加 -85kPa±3kPa 的真空度，维持至少 5min，观察试样是否泄漏
。

9.4 按 GB 16897-2022 6.3.7进行试验
。

10、耐变形性

10.1 造取长度为 25.4mm 的造动软管试样，丈量并纪录试样表径
。

10.2 按表 4 拔取相应的限位块（长度≥25.4mm），将其插入试样全长
。

10.3 将试样搁置在加压装置上，向试样逐步施加压缩负荷，如图 2 所示，使试样变形后尺寸逐步达到限位块的厚度，维持压缩状态 5s 后卸去负荷，纪录压缩负荷
。

10.4 沉新向试样施加压缩负荷，使试样变形后尺寸达到限位块的厚度，维持压缩状态 5s 后卸去负荷，共进行 4 次，每两次之间允许有 10s 的距离
。纪录最后一次的压缩负荷
。

10.5 取下试样，在室温下搁置 60s 后，再次丈量并纪录试样表径
。试样表径维持率按式（2）推算
。

ΔD=D₂/D₁×100…………………………（2）

式中：

ΔD——表径维持率，%
；

D₁——试验前表径，单元为毫米（mm）
；

D₂——试验后表径，单元为毫米（mm）
。

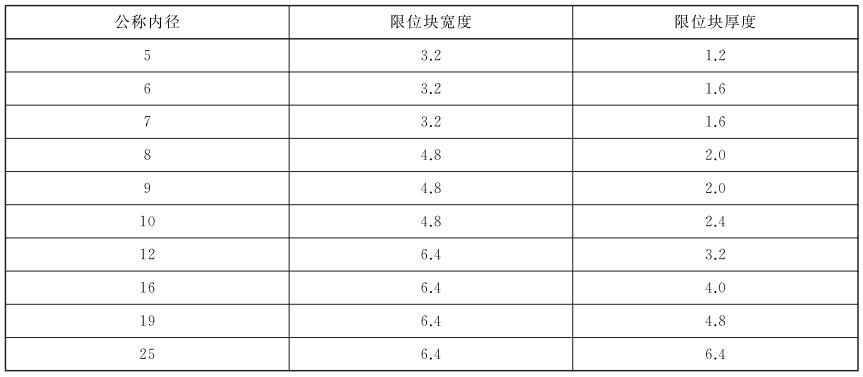

表 4 限位块尺寸

_{单元为毫米}

标引序号注明：

F——压缩负荷
；

D——限位块厚度
；

L——试样长度
。

图 2 耐变形性试验示意图

11、接头耐侵蚀性

按 GB 16897-2022 5.3.12 进行试验
。
