双列式电动光滑脂泵(20MPa)的试验前提和步骤:
1、试验前提
1.1 基准温度:25℃。
1.2 试验介质:L-N46全损耗系统用油(GB/T 443),耐久性试验应选取锥入度不低于 310(25℃,150g)1/10mm 的光滑脂。
2、试验步骤
2.1 耐压试验:如图 1 所示,将双列泵装上专用堵板,由表接泵源通过调压阀将压力加至 1.25 倍公称压力,保压 10min。此项试验应选取专用耐压试验机进行,耐压机能应切合划定。

注明:1——双列泵;2——调压阀;3——耐震压力表。
注:图中A为表接泵源。
图 1 双列泵的耐压试验
2.2 溢流阀试验:如图 2、图 3 所示,试验 1 号泵溢流阀时,使电磁换向阀 S1 的电磁铁吸合,用截止阀 F1、F2 别离将双列泵出油口关关,并启动 1 号泵,待泵上的溢流阀作为被确认后,将泵上的溢流阀的压力设定为 22MPa(允差为 ±1MPa),而后反复启动 S3 或 S4,观察溢流阀的工作状态,由压力表观察溢流阀作为的压力值,其机能应切合划定。

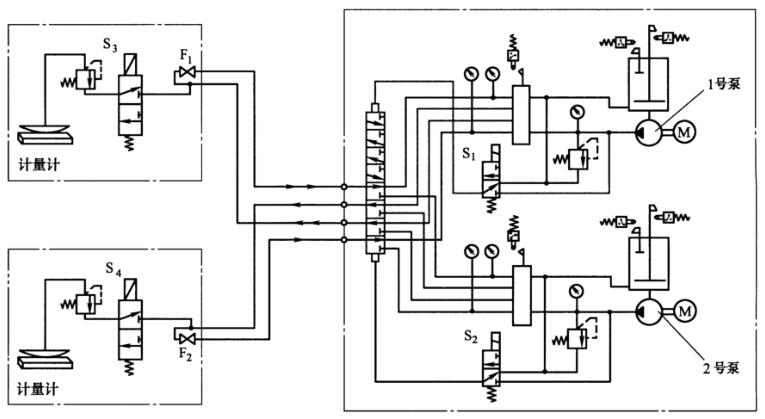

图 2 SDRB-L60H、SDRB-L195H 双列泵试验道理图
2.3 2 号泵溢流阀按 2.2 所述进行试验。
2.4 密封性试验:在做 2.2 中的试验时,将溢流阀的压力设定为 1.25 倍公称压力,目测各部件及各衔接处,其机能应切合划定。
2.5 贮油器试验:从光滑脂补给口充入压力为 0.4MPa 的压缩空气,此时活塞杆应能安稳上升,当空气卸压时,活塞杆应能静止不动,当打开活塞杆上的排气阀时,用手应能将活塞杆压下,做此项试验时,还应观察贮油器各受压部门,不应有漏气景象,其机能应切合划定。
2.6 流量的测定:如图 2、图 3 所示,换向阀在各地位时用截止阀 F1、F2 别离将双列泵出油口关关,别离启动 1 号泵,而后调整表部调压阀,使双列泵的工作压力别离为 0 和 20MPa,测定 1min 的流量,其机能应切合划定。

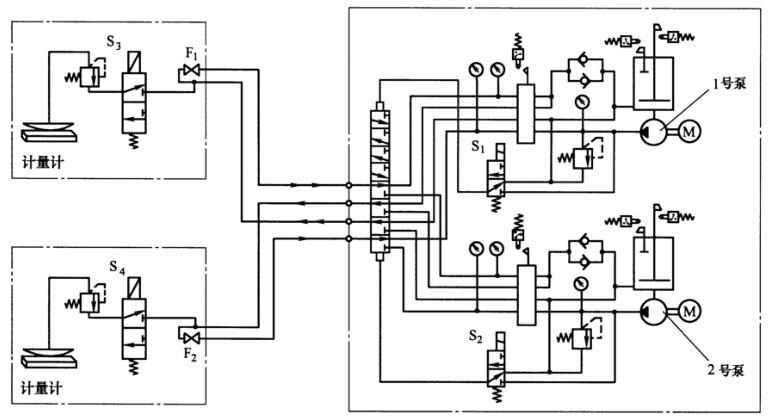

图 3 SDRB-L585H 双列泵试验道理图
2.7 行程开关作为试验分为以下三个方面:
——油位行程开关:将每台单泵的高、低油位行程开关与报警器接通,由泵装置光滑脂补给口向贮油器充入光滑脂。当贮油器内油位低于低油位时,报警器应发出低位报警;当贮油器内油位高于低油位、低于高油位时,报警应终场;当贮油器内油位高于高油位时,报警器应发出高位报警,其机能应切合划定。
——换向阀行程开关:如图 2、图 3 所示,别离将两个液压换向阀行程开关与报警器接通,打开截止阀 F1、F2,并别离启动 1、2 号泵,当换向阀换向时报警器别离发出报警信号,其机能应切合划定。
——电气安全机能试验:双列泵电气部件的动力电路导线的接线端子和;そ拥囟俗蛹涞木档缱栌Σ挥子 1MΩ;并应能经受 1000V、50Hz 试验电压的耐电压试验至少 1s,无击穿或闪络景象,其机能应切合划定。
2.8 表表涂装查抄:目视查抄双列泵表表涂装,其机能应切合划定。
2.9 表观质量的查抄:选取目测法,其表观质量应切合划定。
2.10 寿命试验:如图 2、图 3 所示,试验 1 号泵时,打开截止阀 F1、F3,调整其换向阀换向压力,将泵装置出口压力设定为 20MPa;衔接电控装置,使泵装置各元件处于正常工作状态,并将转换开关设定在陆续作为地位,陆续运行 2000h,应无异常景象出现。拆下各件查抄应无异常磨损,其机能应切合划定。
2.11 2 号泵依照 2.10 所述进行寿命试验。
