今天给各人带来的分享是关于内燃机 全流式机油滤清器压差-流量个性试验台的有关要求的内容 。
1、滤清器类型
为在试验台上装置试验滤清器 ，应试虑下列几种类型的滤清器：
a）可更换组件中不蕴含滤座（可能有或没有滤芯旁通阀）的旋装式滤清器；
b）可更换组件中蕴含滤座及滤芯旁通阀的旋装式滤清器；
c）其他滤清器 ，通常为可更换式滤芯 ，并常带自己的滤座 。
2、试验台

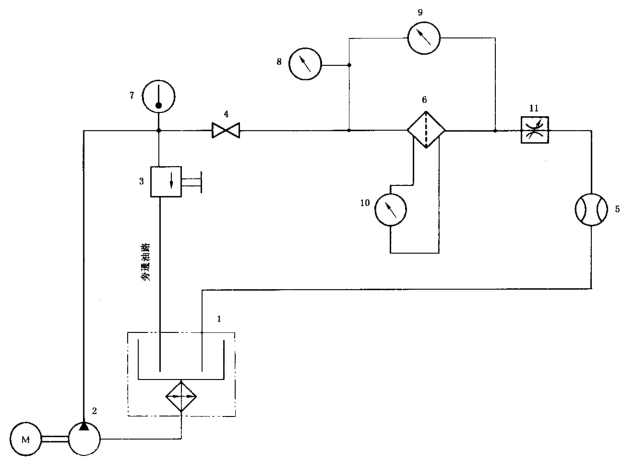

图 1 为试验台的总体安插图 ，它应蕴含 2.1~2.4 中所述的零部件 ，以及必须的管路、接头和支承等 。
标号注明：1——装有恒温节造式加热器和冷却器的油箱（最好隔热）；2——电动泵；3——调节阀（调节压力用）；
4——开关阀；5——流量计；6——试验滤清器；7——与温度批示仪衔接的温度传感器；8——压力表；
9——丈量滤清器压差的压差计或两只单独的压力表；10——丈量滤芯压差的压差计或两只单独的压力表；11——调节阀（调节流量用） 。
图 1 试验台总体安插图
2.1 油箱
油箱应能贮存足够的机油 ，并应装有恒温节造式加热器和冷却器 ，以维持不变的试验温度 。加热器的安插应预防使机油部门过热 。当机油循环时 ，旁通至油箱的回油管和滤清器的出油管 ，其终端均应低于油箱液面 。应调节温度使机油私度维持在划定领域内 。
2.2 调节阀
调节阀 3 和 11 系用于节造压力和流量 。推荐选取针阀或膜片阀 。
2.3 流量计
流量计应合适使用活动猫度为 24mm?/s1) 和 500mm?/s 的机油 ，并应纪录通向滤清器管路中的流量 。另表 ，也可将流量计装置在滤清器出口管路中 。并可用一只校准量筒和秒表进行丈量 。
2.4 滤清器装置
2.4.1 对 1a）中所指各类滤清器 ，必要有一只专用的试验滤座 。典型示例见图 2 所示 。拆去 C ，用标有 A 和 B 的测压孔丈量整套滤清器总成的压差 ，而用滤芯表壳上的进油测压孔和标有 C 的出油测压管来丈量滤芯的压差 。
2.4.2 对 1b）和 1c）中所指各类滤清器 ，进出油管孔径应与滤清器进出油孔尺寸一样 ，或者由滤清器厂商与用户共同约定进出油管的尺寸 ，例如与发起机机体上装置滤清器的孔口相一致 。
丈量整套滤清器压差的螺孔应设置在滤清器进油孔上游 5 倍管径处和滤清器出油孔下游 10 倍管径处 。在滤清器进出油孔上游 8 倍管径和下游 13 倍管径领域内的进出油管应为直管段 ，不得有任何反对 。
2.4.3 对 1b）和 1c）中所指各类滤清器 ，丈量滤芯压差的螺孔应设置在试验滤清器内 ，使其与滤芯的高低游侧相沟通 。无论现实安设在何处 ，这些测压孔均应设置在滤清器内流快较低和没有紊流的区域 ，或者也能够用专门的试验表壳来丈量滤芯的压差 ，典型表壳见图 3 所示 。

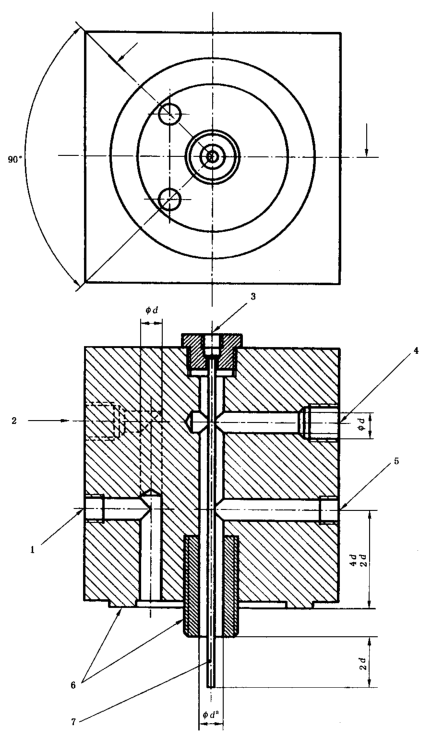

标号注明：1——进油测压孔 A 直接设在进油路上；2——进油衔接孔；3——滤芯出油测压孔 C；
4——出油衔接孔；5——出油测压孔 B；6——端面尺寸和螺纹按 ISO 6415 划定 ，或与试验滤清器相配；
7——管子表径 φ3mm ，内径 φ1.5mm ，
a d＝10、14mm、24mm 或 28mm ，按滤清器出口直径定 。
图 2 典型旋装式滤清器专用试验滤座 ，可更换组件中不蕴含滤座

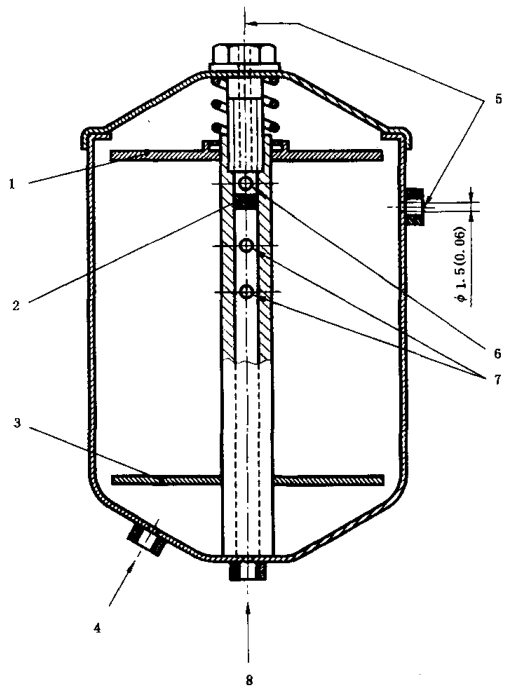

尺寸：毫米（英寸）
标号注明：1——顶部密封板与中心管接触处必须密封；2——中心管内的油封塞；
3——密封板应选取油封衔接装置在中心管上；4——进油孔；5——滤芯压差丈量孔
6——倒角孔；7——中心管上各孔总面积至少应蹬宗进油接头有效截面积的 1.5 倍；8——出油孔
图 3 典型试验用表壳
