今天给各人带来的分享是关于内燃机全流式机油滤清器的振动委顿（耐久）试验的内容。全流式机油滤清器抗发起机振动试验步骤合用于最大流量不超过 100L/min 的旋装式滤清器和选取一次性滤芯的可拆换式滤清器。
1、道理
齐全的装置由发起机或装置装置振动导致接受交变力的机油滤清器总成 ，蕴含滤座、转换接头和装置支架等。本试验步骤用于验证滤清器总成在受压状态时抗预约循环次数振动的能力。
2、试验台
试验台应蕴含下列零部件 ，以及必要的管路、接头和支架（见图 1）：
a）机电振动台 ，蕴含用于节造和监控位移、快率和加快率的必要硬件和电子设备；
b）机油压力源 ，可手动操作或机械节造；
c）机油压力丈量计 ，丈量领域足够覆盖试验滤清器的额定压力；
d）两只加快率计 ，校准的线性度个性和量程适合于被试件。

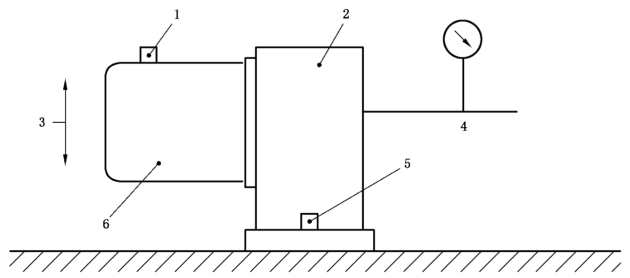

注明：1——输出加快率计；2——滤座或接头；3——激励轴；4——压力源；
5——输入加快率计；6——试验机油滤清器；7——振动台平台。
图 1 试验台安插图：第一次方向
3、试验液
试验液应为在环境温度下活动黏度幼于 10mm?/s±5mm?/s 的机油（63℃ 时黏度等级为 ISO VG 22 或 68℃ 时为 SAE 5 W）。
4、振动耐久试验
4.1 按推荐的拧紧扭矩或旋转角度将被试滤清器装置在滤座或接头上。
4.2 将滤清器和滤座总成装置在一刚性支架或一不易变形的平板接头上 ，选取相宜的垫片或密封圈以保障共同面不泄漏。
4.3 将支架或平板接头带滤清器总成刚性装置在振动台平台上 ，确保滤清器极轴与激励轴垂直（见图 1）。
4.4 将滤清器衔接到压力计和一常态室温油压源 ，选取柔性管以保障不与振动滤清器件产生过问。
4.5 将输入加快率计装置在滤座/接头上 ，输出加快率计装置在滤清器上 ，输出加快率计的装置地位至密封圈上表表的近似距离为 100mm ，若是滤清器长度幼于 120mm ，则为滤清器长度的 0.85倍。两加快率计的极轴应与激励轴平行（见图 1）。加快率计、振动节造和监控设备之间的电气连策应相宜。
4.6 保障试验滤清器内充斥试验液 ，所有夹带空气应从总成中排尽。将总成内加压至滤清器额定压力 ，或造作商与客户协商值。若是无给定试验压力 ，则将试验滤清器加压至 500kPa。整个试验过程中均应维持该压力。
4.7 启动振动台 ，如滤清器造作商与客户无出格约定值 ，则以恒定输入加快率峰值 60m/s?±0.3m/s? 扫频共振频率至 400Hz。
按下述划定确定 4.8 中委顿试验的频率。若是共振产生在单一频率 ，则以该频率进行试验；若是共振频率不止一个 ，则以最大振幅（峰值至峰值的位移）下的频率进行试验；若是未产生共振 ，则以 150Hz 的频率进行试验。
调整振动台的功率以使达到滤清器造作商与发起机造作商约定的输入加快率峰值 ，或在缺省约定值的情况下 ，按 60m/s? 的加快率 ，确定振动总振幅。
注：振动总振幅（峰值至峰值）S ，单元为米（m） ，可按式（1）进行推算：
式中：a——加快率峰值 ，单元为米每二次方秒（m/s?）；f——振动频率 ，单元为赫兹（Hz）。
4.8 除非出现失效 ，总成的试验循环次数为 107。按 4.7 确定的频率起头进行试验。在整个试验过程中试验总成的共振频率可能产生变动 ，应定期对试验滤清器的共振频率进行验证Ｄ芄谎∪」舱窀僬穸谠炱鹘凶远谠。不然 ，每进行 5×105 次循环试验后沉复 4.7 所述过程并建改频率值 ，并持续进行试验。
4.9 若是实现 107 次循环试验未出现显著失效 ，则沉复 4.1~ 4.8 的过程 ，但试验滤清器装置成极轴与激励轴一致。加快率计的地位见图 2。
4.10 若是第二方向上实现 107 次循环试验未出现显著失效 ，测定试验滤清器的拆卸扭矩或旋转角度并与原始设定值进行比力。
4.11 排尽试验滤清器内试验液 ，并幼心拆解滤清器以显示出任何可见内部败坏。

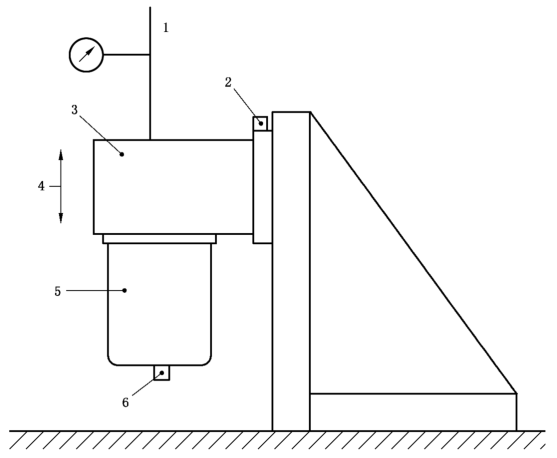

注明：1——压力源；2——输入加快率计；3——滤座或接头；4——激励轴；
5——试验机油滤清器；6——输出加快率计；7——振动台平台。
图 2 试验台安插图：第二次方向
以上就是今天的分享！若是您对用于上述试验的机油滤清器振动委顿（耐久）试验台感兴致 ，迎接与我们联系！
