板式热互换器机组 plate heat exchanger unit，由板式热互换器、泵、仪表、电气设备、节造系统及必要的从属设备等各单元设备组成，以实现流体间热量互换满足工艺要求为主张的集成装置。

_{注：板式热互换器机组通常为？榛杓，结构紧凑，节造集中，运行参数可集中显示。}

今天我们来进建关于板式热互换器机组运行压降测试步骤的内容。

1、测试步骤注明

1.1 本步骤试验介质为水，选取其他液体作为试验介质时可参照使用。

1.2 当机组一次侧介质为蒸汽时，仅测试二次侧压降。

1.3 本步骤未思考污垢引起的压降。

2、测试道理

2.1 测试系统

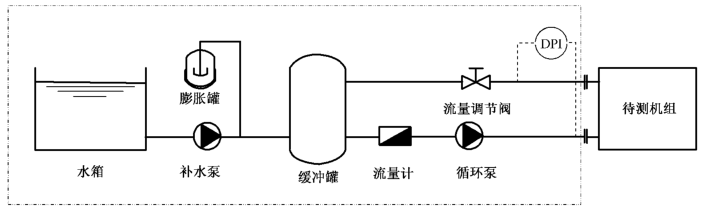

测试系统由一次侧、二次侧循环系统及测试仪表等元件组成，测试系统示例如图 1 所示。

图 1 压降测试系统示例图

2.2 丈量仪表

2.2.1 丈量流量、温度、压力（差）所用仪表精度等级的拔取宜切合表 1 的划定。

表 1 仪表精度等级

2.2.2 仪表量程按所测参数的 1.5 倍拔取。

2.2.3 测试用的流量、温度、压力、压差丈量仪表在计量检定/校准有效期内使用。

2.3 丈量步骤

2.3.1 测试压力、压差宜选用压力变送器、压差变送器丈量。

2.3.2 丈量时需排尽压力变送器、压差变送器引压管内的气体。

2.3.3 测试一次侧可选取表部循环泵，二次侧选取机组自配循环泵。

3、测试法式

3.1 当测试介质为水时，水温应不低于 5℃；奥氏体不锈钢板片组装的板式热互换器，用水进行液压试验时，应节造水中的氯离子含量不超过 25mg/L。

3.2 测试前，查抄测试样机、管路以及丈量仪表的靠得住性。

3.3 起头运行后，实时排净测试样机内的气体，使测试样机在齐全充斥测试流体的前提下运行并调节流量至设计工况。

3.4 当一侧丈量压降时，另一侧宜同时处于设计流量、0.6 倍设计压力状态下运行。

3.5 每侧至少测三组数据，取均匀值作为该侧的压降丈量值。

3.6 测点划定如下：

a）流量调至设计流量下，流量变动不超过设计流量的 ±2.5%，不变运行不少于 5min，方可采集数据；

b）流量调至设计流量的 1.1 倍，而后调至设计流量下，流量变动不超过设计流量的 ±2.5%，不变运行不少于 5min，方可采集数据；

c）流量调至设计流量的 0.9 倍，而后调至设计流量下，流量变动不超过设计流量的 ±2.5%，不变运行不少于 5min，方可采集数据。

3.7测试机遇组运行压力可拔取 0.6 倍的该侧设计压力，凭据用户需要和设备特点也可协商确定测试工况。

4、测试输入与压降确定

4.1 测试输入参数如下：

a）一次侧、二次侧介质；

b）机组设计流量；

c）机组设计压力；

d）机组设计压降。

4.2 压降确定如下：

a）确定在设计流量下一次侧的压降；

b）确定在设计流量下二次侧的压降。

5、原始数据

机组压降测试的原始数据蕴含以下内容：

a）一次侧、二次侧测试介质的名称、流量；

b）一次侧、二次侧测试介质进出口温度；

c）一次侧、二次侧测试介质的进出口压力或压降；

d）环境温度、大气压。

6、测试汇报

6.1 内容

测试汇报蕴含以下内容：

a）委托方；

b）承担测试方；

c）测试主张和要求；

d）测试产品技法术据；

e）测试系统及步骤；

f）测试注明；

g）测试了局。

6.2 测试汇报附录

测试汇报附录宜蕴含以下图表：

a）测试流程图；

b）测试数据了局表。
