今天给各人带来的分享是关于筒式加压液体过滤滤芯（以下简称滤芯）的结构齐全性及抗分裂性试验步骤的内容。

1、结构齐全性

1.1 步骤概述

将滤芯浸入试验液中，待其渗透明，向其内腔缓慢施加气压，使气体把浸湿孔的液体排出，直至达到该滤芯划定的冒泡点压力值。

1.2 器材和设备

1.2.1 试验装置

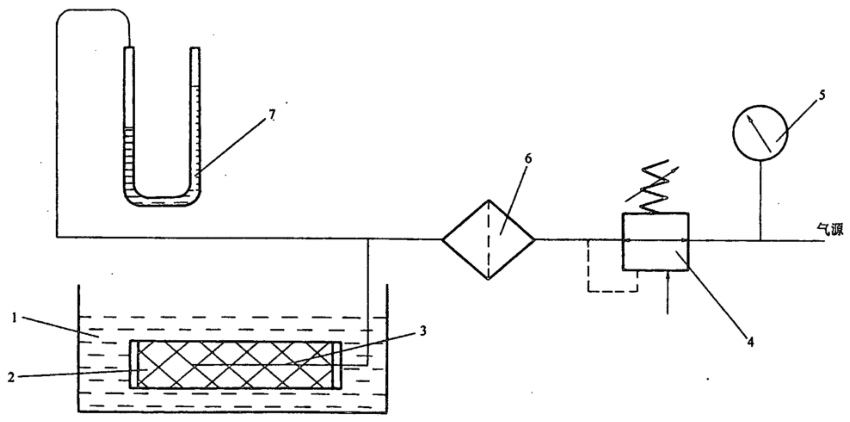

结构齐全性试验装置如图 1 所示。

1——试验槽及试验液；2——被测试滤芯；3——通气管；

4——调压阀；5——压力表；6——空气过滤器；7——微压计。

图 1 滤芯结构齐全性试验装置示意图

1.2.2 气源

试验用气源应为清洁、无水和无油的压缩空气或惰性气体。

1.2.3 试验液

试验液应选取异丙醇或其他划定的清洁液体，传染杜爪不大于 GJB 420 中划定的 4 级。

1.3 试验法式

1.3.1 查抄被测试滤芯表观，滤芯应清洁无破损和变形，合缝、胶粘、焊接处应无显著的裂缝等缺点。

1.3.2 按图 1 所示衔接方式衔接被测试滤芯，将其一端的孔封关，另一端的孔中插入通气管，且保障其两端不漏气。

1.3.3 将被测试滤芯浸没在装有切合要求的试验液中，浸泡功夫应不少于 5min。

1.3.4 调整被测试滤芯，使其轴线与液面平行，并使其最高点距试验液液面为 13mm。

1.3.5 开启气源，缓慢调整气压至被测试滤芯划定的压差值，同时缓慢绕滤芯轴线 360° 动弹滤芯，观察滤芯上是否有成串陆续的气泡冒出。

1.3.6 关关气源，开释滤芯中的全数气体。

1.4 验收准则

在施加划定的气压下，滤芯表表表无成串陆续的气泡冒出，则被测试滤芯结构齐全性为合格。

2、抗分裂性

2.1 步骤概述

试验液以额定流量通过被测试滤芯，并向过滤器的上游增长试验粉末，当滤芯接受的压差达到技术前提划定值时，查抄滤芯的破损水平。

2.2 器材和设备

2.2.1 试验装置

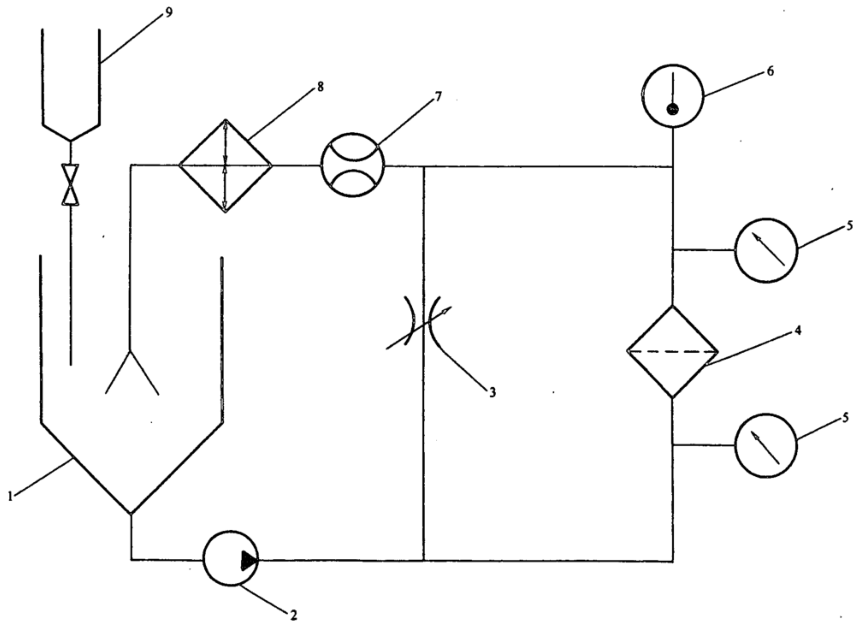

滤芯抗分裂性试验装置如图 2 所示。

1——液箱；2——泵；3——节流阀；4——被测试过滤器；5——压力表；

6——温度计；7——流量计；8——热互换器；9——粉末增长装置。

图 2 滤芯抗分裂性试验装置示意图

2.2.2 试验液

试验液应为 25℃ 的生涯饮用水或 40℃ 的 YH-10 航空液压油。

2.2.3 试验粉末

ACFTD 或与其颗粒尺寸散布等效的其他试验粉末，且该粉末不增长滤芯强度。

2.3 试验法式

2.3.1 把过滤器壳体装在如图 2 所示的试验装置上。

2.3.2 起动泵，在划定温度 ±2℃ 领域内，调节试验系吐澉量至额定流量值，丈量并纪录过滤器壳体压降。

2.3.3 将按“1、结构齐全性”试验合格的被测试滤芯装入过滤器壳体内。

2.3.4 维持试验温度不变，调节试验流最至额定流量值，在过滤器的上游增长试验粉末。

2.3.5 纪录滤芯压降和试验粉末的增长量，直至源芯压降（即过滤器总成压降减去过滤器空壳体压降）达到抗分裂压力额定值。

2.3.6 关关试验系统，试验实现。

2.4 验收准则

满足以下要求，则被测试滤芯抗分裂性试验合格：

a）滤芯无结构败坏、密封败坏或滤材败坏的迹象；

b）通过“1、结构齐全性”结构齐全性的检验；

c）在压力降与试验粉末增量的关系曲线中，不得出现曲线斜率的降落。
