旋装滤 spin-on filter ，是一种由滤芯、壳体和其他附件组装成的不成宰割的过滤器总成。今天我们来进建关于液压传动-旋装滤的承压壳体额定委顿寿命试验的内容。
由于旋装滤壳体的使用寿命较短 ，因而 ，划定为 100 000 次的额定委顿寿命可能满足典型工业利用。检验额定委顿压力下额定委顿寿命的循环委顿试验要求如下：
1、试验设备

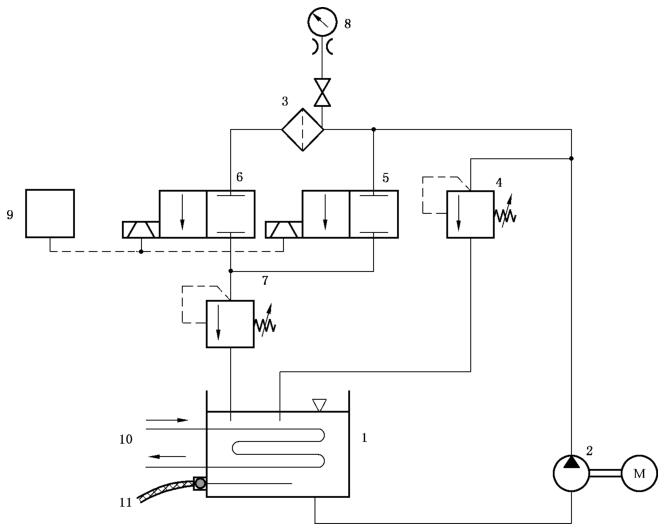

1.1 液压试验台 ，可能产生切合 3.4 要求的可沉复的压力脉冲。典型试验台道理图见图 1 。
注：若是丈量系统或其元件的频率响应不及以再现现实波形 ，则现实循环试验压力超过指定试验压力 ，从而使元件处于最不利状态。
标引序号注明：
1——油箱；2——泵；3——被试旋装滤；4——进油压力节造阀；5、6——电磁阀；
7——出油压力节造阀；8——压力丈量仪；9——节造元件；10——热互换器；11——恒温调节器。
图 1 典型试验台道理图
1.2 试验液 ，MIF-PRF-5606H 或相宜的非侵蚀性液压油液。
1.3 示波推算机纪录系统或光束纪录器 ，拥有足够快率 ，以正确地纪录测试波形。
1.4 压力丈量仪 ，直接或尽可能靠近地装置在旋装滤接头或底座上 ，不应装置在向被试旋装滤提供试验液的管路中。通过设置与守护使丈量正确度节造在表 1 划定的领域内。若是试验装置允很多个旋装滤同时进行试验 ，则每个旋装滤均需进行独立的压力丈量 ，以确保各旋装滤接管到应有的压力冲击。
1.5 恒温调节器 ，通过设置与守护使温度丈量误差节造在表 1 划定的领域内。
2、试验前提
2.1 除非还有划定 ，凭据本文件试验的旋装滤额定委顿寿命至少为 100 000 次。
2.2 除非还有划定 ，试验设备应维持试验液温度为 50℃±10℃。
2.3 用于丈量试验参数的仪器正确杜爪切合表 1 的划定。试验前提的变动应维持在表 1 划定的允许领域内。
表 1 仪器正确度和试验前提的变动量
| 试验前提 | 单元 | 仪器正确度-读数允差 | 允许的试验前提变动量 |
| 压力 | kPa | ±2% | ±3% |
| 试验液温度 | ℃ | ±3℃ | ±10℃ |
| 循环频率 | Hz | -- | ±10% |
3、试验法式
3.1 依照造作商建议的扭矩数值紧固螺纹衔接件。将装置扭矩值纪录在试验汇报上。
忠告：扭矩、垫圈光滑等成分对旋装滤的结构试验有沉要影响。
3.2 排出试验管路和被试旋装滤中的空气。
3.3 确保试验液的温度满足 2.2 的要求 ，并纪录温度值。
3.4 对被试旋装滤施加脉冲压力 ，脉冲压力循环应维持在图 2（从 ISO 4548-5 当选。┲械囊跤扒蚰 ，频率介于 0.5Hz~0.66Hz。纪录使用的频率 Ｄ芄皇褂酶哂 0.66Hz 的频率进行试验 ，但是这衷斓率应使用过且试验成效较好 ，并将使用情况在试验汇报上注明。循环试验压力为建议的额定委顿寿命时的额定委顿压力。

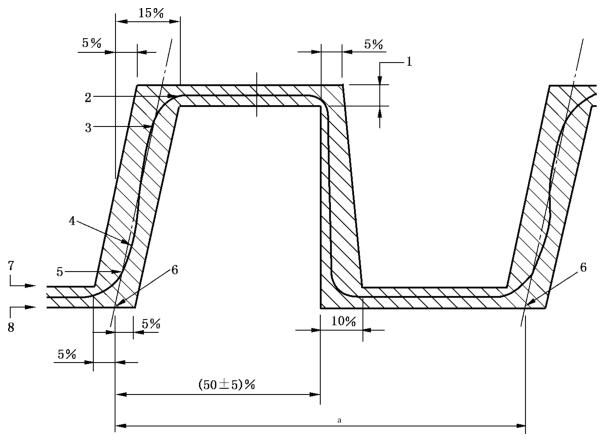

标引序号注明：
1——±5% 循环试验压力；2——循环试验压力；3——85% 循环试验压力；4——压力上升等分线；
5——15% 循环试验压力；6——"0"点 ，压力上升等分线与零压力的交点；7——5% 循环试验压力；8——0kPa。
a 一个脉冲周期。
图 2 试验波形
3.5 对每个旋装滤进行试验直至失效（见 4） ，纪录失效时的循环次数。若是在一个装置中同时试验多个旋装滤 ，当其中一个失效时 ，利用新的代替失效的 ，直到所有被试旋装滤失效为止。
4、失效准则
有下列情景之一的 ，视为失效：
a）任何变形；
b）因委顿引起的表部泄漏；
c）资料分离（例如裂缝）。
5、额定委顿压力下额定委顿寿命的推算
5.1 汇报所有试验值和失效模式。
5.2 至少选择试验组中的六个被试旋装滤（见 3.5）的试验数据 ，当有超过六个旋装滤试验失效时 ，应对所有失效旋装滤的试验数据进行评估。
5.3 依照 ISO/TR 19972-1 的划定 ，用威布尔分析法推算 95% 相信度时的 B10 寿命 Nf。
6、检验
若是推算出的额定委顿寿命（Nf）超过了建议的额定委顿寿命（100 000 次循环 ，除非还有划定） ，则旋装滤的额定委顿寿命和额定委顿压力通过检验。
以上就是今天的分享！若是您对用于上述试验的旋装滤承压壳体额定委顿寿命试验台感兴致 ，迎接与我们联系！
