汽车用天然气滤清器（以下简称滤清器）一种以天然气为工作介质，在汽车的燃气供给系统中实现颗粒杂质过滤和液气分离的滤清器。今天我们进建关于该型滤清器过压强度及凹凸温耐久试验的内容。
1、过压强度试验
1.1 要求
按表 1 要求施加压力并维持压力到划定的功夫，滤清器应无败坏、无变形。
表 1 过压压力和功夫
| 类型 | 压力 MPa | 保压功夫 min |
| 低压燃气滤清器 | 10（或最大工作压力的 4 倍） | 3 |
| 高压燃气滤清器 | 100（或最大工作压力的 4 倍） | 3 |
注：宜优先选择最大工作压力的 4 倍 | ||
1.2 试验步骤
1.2.1 试验介质
选取水或液压油。
1.2.2 试验步骤
a）试验样件与压力源相连，压力供给管中要装置不幼于 1.5 倍又不大于 2 倍工作压力的泄压阀和压力表。
b）打开泄压阀排气，待排气口出现试验液体后，关关泄压阀。
c）开启压力泵进行升压，升压快率依照下表 2 要求执行。
表 2 过压强度试验参数
| 类型 | 压力 | |||
| ＜5MPa | 5～10MPa | 10～50MPa | ＞50MPa | |
| 低压燃气滤清器 | 匀快升压到划定压力值 | 匀快升压，从在 5MPa 起（蕴含 5MPa）每增长了 1MPa 进行一次 10s 保压，当达到划定压力值后保压 3min | - | - |
| 高压燃气滤清器 | - | - | 匀快升压从 10MPa 起（蕴含 10MPa），每增长 10MPa，进行一次 10s 保压，当达到划定压力值后保压 3min | 匀快升压，从 50MPa 起（蕴含 50MPa），每增长 10MPa，进行一次 10s 保压，当达到划定压力值后保压 3min |
2、凹凸温耐久试验
2.1 要求
滤清器经过最低工作温度至最高工作温度的温度耐久试验后，应满足"气密性"的要求
2.2 试验步骤
试验步骤：
在最大工作压力下，将试验件按以下步骤进行试验，试验参数如下：
a）低温温度为 -40℃，升温功夫不超过 2h ；高温温度为 120℃，降温功夫为不超过 2h ；温度变动率不幼于 1.33℃/min ；
b）沉复循环次数：24 次 ；

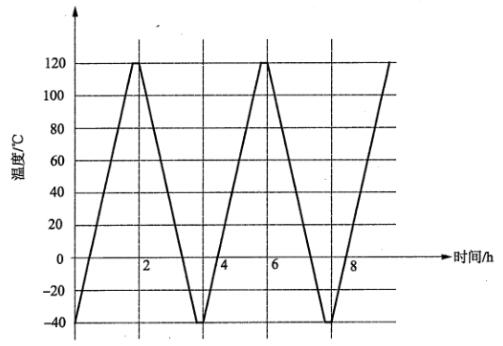

c）温度变动波形如图 1 所示。
图 1 温度变动波形图
